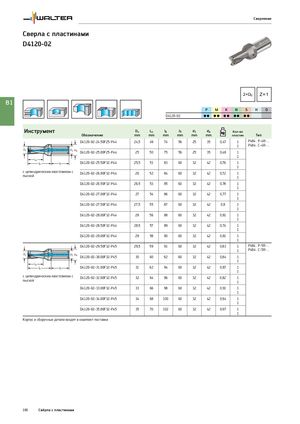

Каталог Walter новинки 2021.2 - страница 188

Сверление

Сверла с пластинами
D4120-02​


2×Dc Z=1
B1
P M K N S H O
D4120-02 CC CC CC CC CC
​
Инструмент Dc Lc l4 l5 d1 d4 Кол-во
Обозначение mm mm mm mm mm mm пластин Тип
D4120-02-24.50F25-P44 24,5 49 74 56 25 35 0,47 1 P484 . P-4R- ..
1 P484 . C-4R- ..
Dc d1 d4
D4120-02-25.00F25-P44 25 50 75 56 25 35 0,48 1
1
Lc
l4 l5 D4120-02-25.50F32-P44 25,5 51 83 60 32 42 0,76 1
1
с цилиндрическим хвостовиком с D4120-02-26.00F32-P44 26 52 84 60 32 42 0,72 1
лыской 1
D4120-02-26.50F32-P44 26,5 53 85 60 32 42 0,78 1
1
D4120-02-27.00F32-P44 27 54 86 60 32 42 0,77 1
1
D4120-02-27.50F32-P44 27,5 55 87 60 32 42 0,8 1
1
D4120-02-28.00F32-P44 28 56 88 60 32 42 0,81 1
1
D4120-02-28.50F32-P44 28,5 57 89 60 32 42 0,74 1
1
D4120-02-29.00F32-P44 29 58 90 60 32 42 0,81 1
1
D4120-02-29.50F32-P45 29,5 59 91 60 32 42 0,83 1 P484 . P-5R- ..
1 P484 . C-5R- ..
Dc d1 d4
D4120-02-30.00F32-P45 30 60 92 60 32 42 0,84 1
1
Lc
l4 l5 D4120-02-31.00F32-P45 31 62 94 60 32 42 0,87 1
1
с цилиндрическим хвостовиком с D4120-02-32.00F32-P45 32 64 96 60 32 42 0,82 1
лыской 1
D4120-02-33.00F32-P45 33 66 98 60 32 42 0,91 1
1
D4120-02-34.00F32-P45 34 68 100 60 32 42 0,94 1
1
D4120-02-35.00F32-P45 35 70 102 60 32 42 0,97 1
1
Корпус и сборочные детали входят в комплект поставки


186 Свёрла с пластинами
