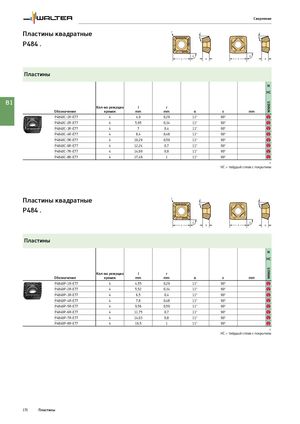

Каталог Walter новинки 2021.2 - страница 172

Сверление

Пластины квадратные r
α α
P484 .​​
є є
l s l s


Пластины
N
HC

B1


WNN15
Кол-во режущих l r
Обозначение кромок mm mm α ε mm
P4840C-1R-E77 4 4,9 0,29 11° 90° b
P4840C-2R-E77 4 5,95 0,34 11° 90° b
P4840C-3R-E77 4 7 0,4 11° 90° b
P4840C-4R-E77 4 8,4 0,48 11° 90° b
P4840C-5R-E77 4 10,29 0,59 11° 90° b
P4840C-6R-E77 4 12,24 0,7 11° 90° b
P4840C-7R-E77 4 14,69 0,8 11° 90° b
P4840C-8R-E77 4 17,49 1 11° 90° b
=
HC = твёрдый сплав с покрытием


Пластины квадратные r
α α
P484 .​​
є є
l s l s


Пластины
N
HC
WNN15
Кол-во режущих l r
Обозначение кромок mm mm α ε mm
P4840P-1R-E77 4 4,55 0,29 11° 90° b
P4840P-2R-E77 4 5,52 0,34 11° 90° b
P4840P-3R-E77 4 6,5 0,4 11° 90° b
P4840P-4R-E77 4 7,8 0,48 11° 90° b
P4840P-5R-E77 4 9,56 0,59 11° 90° b
P4840P-6R-E77 4 11,75 0,7 11° 90° b
P4840P-7R-E77 4 14,03 0,8 11° 90° b
P4840P-8R-E77 4 16,5 1 11° 90° b
=
HC = твёрдый сплав с покрытием


170 Пластины
