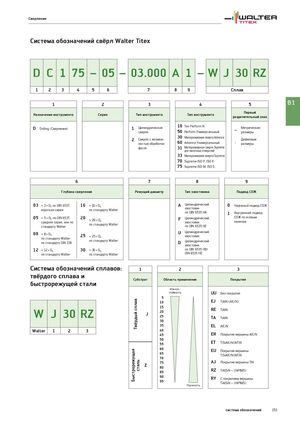

Каталог Walter новинки 2021.2 - страница 155

Сверление


Система обозначений свёрл Walter Titex


D C 1 75 – 05 – 03.000 A 1 – W J 30 RZ
1 2 3 4 5 6 7 8 9 Сплав

1 2 3 4 5 B1
Первый
Назначение инструмента Серия Тип инструмента Тип инструмента
разделительный знак
10 Тип Perform N
D Drilling (Сверление) 1 Цилиндрическое
–
Метрические
сверло 50 Perform Универсальный размеры
30 Малоразмерное сверло Advance
2 Сверло с возмож­
.
Дюймовые
ностью обработки 60 Advance Универсальный размеры
фасок 31 Малоразмерное сверло Supreme
для пилотных отверстий
33 Малоразмерное сверло Supreme
70 Supreme ISO P, ISO K
75 Supreme ISO M, ISO S

6 7 8 9
Глубина сверления Режущий диаметр Тип хвостовика Подвод СОЖ

03 ≈ 3 × Dc по DIN 6537, 16 ≈ 16 × Dc A Цилиндрический 0 Наружный подвод СОЖ
короткая серия по стандарту Walter хвостовик
по DIN 6535 HA 1 Внутренний подвод
05 ≈ 5 × Dc по DIN 6537, 20 ≈ 20 × Dc F Цилиндрический СОЖ по осевым
средняя серия, или по хвостовик каналам
по стандарту Walter
стандарту Walter по DIN 6535 HE
U Цилиндрический
08 ≈ 8 × Dc 25 ≈ 25 × Dc хвостовик
по стандарту Walter
по стандарту Walter Цилиндрический
по стандарту DIN 338 D
хвостовик
12 ≈ 12 × Dc 30 ≈ 30 × Dc по DIN 6535 HB/
по стандарту Walter по стандарту Walter DIN 6535 HE

Система обозначений сплавов: 1 2 3
твёрдого сплава и Субстрат Область применения Покрытие
быстрорежущей стали
Износо­
стойкость UU Без покрытия
5
EJ
Твёрдый сплав


10 TiAlN (AlCrN)
15
W J 30 RZ 20
RE TiAlN
J 25 TA TiAlN
30
35 EL AlCrN
Walter 1 2 3 40
45 ER Покрытие вершины AlCrN
50
55 ET TiSiAlCrN/AlTiN
60
EU Покрытие вершины
Быстрорежущая


65 TiSiAlCrN/AITiN
70
AJ
сталь


75 Покрытие вершины TiN
Z 80
85
RZ TiAlSiN – (HiPIMS)
90
RY С покрытием вершины
95 TiAlSiN – (HiPIMS)
Прочность


система обозначений 153
