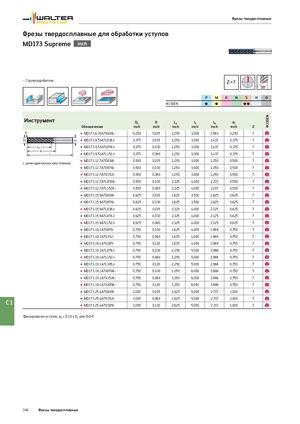

Каталог Walter новинки 2022 - страница 350

Фрезы твердосплавные

Фрезы твердосплавные для обработки уступов
MD173 Supreme


− Стружкодробитель
Z=7
38°
P M K N S H O
WJ30EN C C CC


WJ30EN
Инструмент Dc R Lc l1 l4 d1
Обозначение inch inch inch inch inch inch Z
R 🟊 MD173.6.35A7X038L- 0,250 0,015 1,250 3,000 1,583 0,250 7 b
Dc d1 🟊 MD173.9.53A7L038J- 0,375 0,015 1,250 3,000 1,437 0,375 7 b
Lc 🟊 MD173.9.53A7L076J- 0,375 0,030 1,250 3,000 1,437 0,375 7 b
l4
l1 🟊 MD173.9.53A7L152J- 0,375 0,060 1,250 3,000 1,437 0,375 7 b
с цилиндрическим хвостовиком
🟊 MD173.12.7A7D038I- 0,500 0,015 1,250 3,000 1,250 0,500 7 b
🟊 MD173.12.7A7D076I- 0,500 0,030 1,250 3,000 1,250 0,500 7 b
🟊 MD173.12.7A7D152I- 0,500 0,060 1,250 3,000 1,250 0,500 7 b
🟊 MD173.12.7A7L076K- 0,500 0,030 2,125 4,000 2,217 0,500 7 b
🟊 MD173.12.7A7L152K- 0,500 0,060 2,125 4,000 2,217 0,500 7 b
🟊 MD173.15.9A7D038I- 0,625 0,015 1,625 3,500 1,625 0,625 7 b
🟊 MD173.15.9A7D076I- 0,625 0,030 1,625 3,500 1,625 0,625 7 b
🟊 MD173.15.9A7L038J- 0,625 0,015 2,125 4,000 2,125 0,625 7 b
🟊 MD173.15.9A7L076J- 0,625 0,030 2,125 4,000 2,125 0,625 7 b
🟊 MD173.15.9A7L152J- 0,625 0,060 2,125 4,000 2,125 0,625 7 b
🟊 MD173.19.1A7D076- 0,750 0,030 1,625 4,000 1,969 0,750 7 b
🟊 MD173.19.1A7D152- 0,750 0,060 1,625 4,000 1,969 0,750 7 b
🟊 MD173.19.1A7D305- 0,750 0,120 1,625 4,000 1,969 0,750 7 b
🟊 MD173.19.1A7L076J- 0,750 0,030 2,250 5,000 2,968 0,750 7 b
🟊 MD173.19.1A7L152J- 0,750 0,060 2,250 5,000 2,968 0,750 7 b
🟊 MD173.19.1A7L305J- 0,750 0,120 2,250 5,000 2,968 0,750 7 b
🟊 MD173.19.1A7X076K- 0,750 0,030 3,250 6,000 3,968 0,750 7 b
🟊 MD173.19.1A7X152K- 0,750 0,060 3,250 6,000 3,968 0,750 7 b
🟊 MD173.19.1A7X305K- 0,750 0,120 3,250 6,000 3,968 0,750 7 b
🟊 MD173.25.4A7D038I- 1,000 0,015 2,625 5,000 2,717 1,000 7 b
🟊 MD173.25.4A7D152I- 1,000 0,060 2,625 5,000 2,717 1,000 7 b
C1 🟊 MD173.25.4A7D305I- 1,000 0,120 2,625 5,000 2,717 1,000 7 b
Фрезерование уступов: ae ≤ 0,10 x Dc для ISO-P


348 Фрезы твердосплавные
