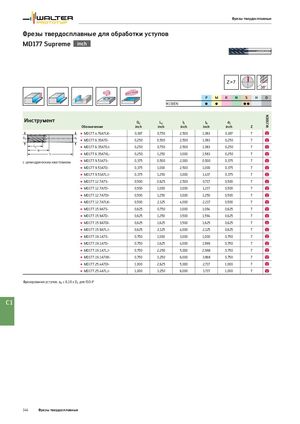

Каталог Walter новинки 2022 - страница 346

Фрезы твердосплавные

Фрезы твердосплавные для обработки уступов
MD177 Supreme


Z=7
38°
P M K N S H O
WJ30EN C C CC


WJ30EN
Инструмент Dc Lc l1 l4 d1
Обозначение inch inch inch inch inch Z
🟊 MD177.4.76A7LK- 0,187 0,750 2,500 1,083 0,187 7 b
Dc d1
🟊 MD177.6.35A7D- 0,250 0,500 2,500 1,083 0,250 7 b
Lc
l4
🟊 MD177.6.35A7DJ- 0,250 0,750 2,500 1,083 0,250 7 b
l1 🟊 MD177.6.35A7XL- 0,250 1,250 3,000 1,583 0,250 7 b
с цилиндрическим хвостовиком 🟊 MD177.9.53A7S- 0,375 0,500 2,000 0,500 0,375 7 b
🟊 MD177.9.53A7D- 0,375 1,000 2,500 1,000 0,375 7 b
🟊 MD177.9.53A7LJ- 0,375 1,250 3,000 1,437 0,375 7 b
🟊 MD177.12.7A7S- 0,500 0,625 2,500 0,717 0,500 7 b
🟊 MD177.12.7A7D- 0,500 1,000 3,000 1,217 0,500 7 b
🟊 MD177.12.7A7DI- 0,500 1,250 3,000 1,250 0,500 7 b
🟊 MD177.12.7A7LK- 0,500 2,125 4,000 2,217 0,500 7 b
🟊 MD177.15.9A7S- 0,625 0,750 3,000 1,094 0,625 7 b
🟊 MD177.15.9A7D- 0,625 1,250 3,500 1,594 0,625 7 b
🟊 MD177.15.9A7DI- 0,625 1,625 3,500 1,625 0,625 7 b
🟊 MD177.15.9A7LJ- 0,625 2,125 4,000 2,125 0,625 7 b
🟊 MD177.19.1A7S- 0,750 1,000 3,000 1,000 0,750 7 b
🟊 MD177.19.1A7D- 0,750 1,625 4,000 1,969 0,750 7 b
🟊 MD177.19.1A7LJ- 0,750 2,250 5,000 2,968 0,750 7 b
🟊 MD177.19.1A7XK- 0,750 3,250 6,000 3,968 0,750 7 b
🟊 MD177.25.4A7DI- 1,000 2,625 5,000 2,717 1,000 7 b
🟊 MD177.25.4A7LJ- 1,000 3,250 6,000 3,717 1,000 7 b
Фрезерование уступов: ae ≤ 0,10 x Dc для ISO-P


C1


344 Фрезы твердосплавные
