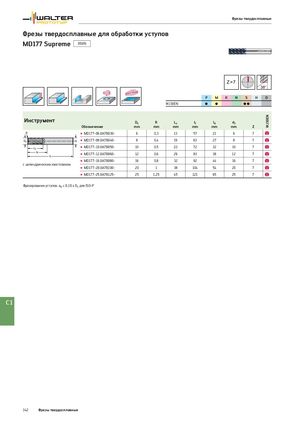

Каталог Walter новинки 2022 - страница 344
Навигация
Брошюра Walter новинки 2022
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Общий каталог Walter 2017
Каталог Walter обработка алюминия 2020
Фрезы твердосплавные
Фрезы твердосплавные для обработки уступов
MD177 Supreme
Z=7
38°
P M K N S H O
WJ30EN C C CC
WJ30EN
Инструмент Dc R Lc l1 l4 d1
Обозначение mm mm mm mm mm mm Z
R 🟊 MD177-06.0A7B030- 6 0,3 13 57 21 6 7 b
Dc d1 🟊 MD177-08.0A7B040- 8 0,4 19 63 27 8 7 b
Lc 🟊 MD177-10.0A7B050- 10 0,5 22 72 32 10 7 b
l4
l1
🟊 MD177-12.0A7B060- 12 0,6 26 83 38 12 7 b
🟊 MD177-16.0A7B080- 16 0,8 32 92 44 16 7 b
с цилиндрическим хвостовиком
🟊 MD177-20.0A7B100- 20 1 38 104 54 20 7 b
🟊 MD177-25.0A7B125- 25 1,25 45 121 65 25 7 b
Фрезерование уступов: ae ≤ 0,10 x Dc для ISO-P
C1
342 Фрезы твердосплавные
