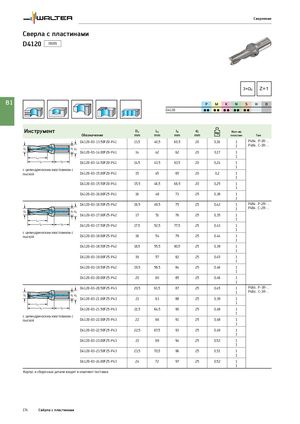

Каталог Walter новинки 2022 - страница 176

Сверление

Сверла с пластинами
D4120


3×Dc Z=1

B1 P M K N S H O
D4120 CC CC CC CC CC


Инструмент Dc Lc l4 d1 Кол-во
Обозначение mm mm mm mm пластин Тип
D4120-03-13.50F20-P41 13,5 40,5 60,5 20 0,16 1 P484 . P-1R- ..
1 P484 . C-1R- ..
Dc d1 d4
D4120-03-14.00F20-P41 14 42 62 20 0,17 1
Lc 1
l4 l5 D4120-03-14.50F20-P41 14,5 43,5 63,5 20 0,24 1
1
с цилиндрическим хвостовиком с
лыской D4120-03-15.00F20-P41 15 45 65 20 0,2 1
1
D4120-03-15.50F20-P41 15,5 46,5 66,5 20 0,25 1
1
D4120-03-16.00F25-P41 16 48 73 25 0,38 1
1
D4120-03-16.50F25-P42 16,5 49,5 75 25 0,42 1 P484 . P-2R- ..
1 P484 . C-2R- ..
Dc d1 d4
D4120-03-17.00F25-P42 17 51 76 25 0,35 1
Lc 1
l4 l5 D4120-03-17.50F25-P42 17,5 52,5 77,5 25 0,43 1
1
с цилиндрическим хвостовиком с
лыской D4120-03-18.00F25-P42 18 54 79 25 0,44 1
1
D4120-03-18.50F25-P42 18,5 55,5 80,5 25 0,39 1
1
D4120-03-19.00F25-P42 19 57 82 25 0,45 1
1
D4120-03-19.50F25-P42 19,5 58,5 84 25 0,46 1
1
D4120-03-20.00F25-P42 20 60 85 25 0,46 1
1
D4120-03-20.50F25-P43 20,5 61,5 87 25 0,45 1 P484 . P-3R- ..
1 P484 . C-3R- ..
Dc d1 d4
D4120-03-21.00F25-P43 21 63 88 25 0,39 1
Lc 1
l4 l5 D4120-03-21.50F25-P43 21,5 64,5 90 25 0,48 1
1
с цилиндрическим хвостовиком с
лыской D4120-03-22.00F25-P43 22 66 91 25 0,48 1
1
D4120-03-22.50F25-P43 22,5 67,5 93 25 0,49 1
1
D4120-03-23.00F25-P43 23 69 94 25 0,52 1
1
D4120-03-23.50F25-P43 23,5 70,5 96 25 0,51 1
1
D4120-03-24.00F25-P43 24 72 97 25 0,52 1
1
Корпус и сборочные детали входят в комплект поставки


174 Свёрла с пластинами
