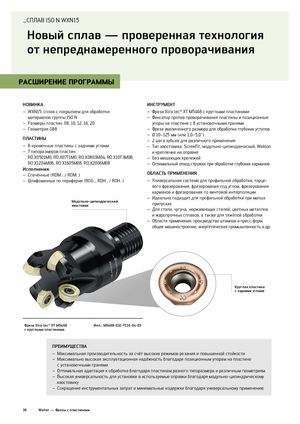

_СПЛАВ ISO N WXN15
Новый сплав — проверенная технология
от непреднамеренного проворачивания
РАСШИРЕНИЕ ПРОГРАММЫ
НОВИНКА ИНСТРУМЕНТ
– WXN15: сплав с покрытием для обработки – Фреза Xtra·tec® XT M5468с круглыми пластинами
материалов группы ISO N – Фиксатор против проворачивания пластины и позиционные
– Размеры пластин: 08, 10, 12, 16, 20 упоры на пластине с 8 установочными гранями
– Геометрия G88 – Фреза увеличенного размера для обработки глубоких уступов
– Ø 10–125 мм (или 1,0–5,0")
ПЛАСТИНЫ – 2 шага зубьев для различного применения
– 8-кромочные пластины с задними углами – Тип хвостовика: ScrewFit, модульно-цилиндрический, Weldon
– 7 типоразмеров пластин: и крепление на оправке
RD.X0501M0; RD.X07T1M0; RO.X0803M04; RO.X10T3M08; – Без мешающих крепежей
RO.X1204M08; RO.X1605M08; RO.X2006M08 – Оптимальный отвод стружки при обработке глубоких карманов
Исполнения:
– Спечённые (RDM…/ ROM..) ОБЛАСТЬ ПРИМЕНЕНИЯ
– Шлифованные по периферии (ROG.., RDH…/ ROH..) – Универсальная система для профильной обработки, торце-
вого фрезерования, фрезерования под углом, фрезерования
карманов и фрезерования по винтовой интерполяции
– Идеально подходит для профильной обработки при малых
Модульно-цилиндрический
хвостовик припусках
– Для стали, чугуна, нержавеющих сталей, цветных металлов
и жаропрочных сплавов, а также для тяжёлой обработки
– Области применения: производство штампов и пресс-форм,
общее машиностроение, энергетическая промышленность и др.
Круглая пластина
с задними углами
Фреза Xtra·tec® XT M5468 Илл.: M5468-032-TC16-04-05
с круглыми пластинами
ПРЕИМУЩЕСТВА
– Максимальная производительность за счёт высоких режимов резания и повышенной стойкости
– Максимально высокая эксплуатационная надёжность благодаря позиционным упорам на пластине
с установочными гранями
– Оптимальная адаптация к обработке благодаря пластинам разного типоразмера и различным геометриям
– Высокая универсальность для установки в используемые оправки благодаря модульно-цилиндрическому
хвостовику
– Сокращение инструментальных затрат и минимальные издержки благодаря универсальному применению
38 Walter — Фрезы с пластинами
