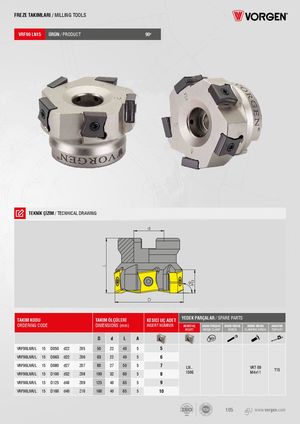

Каталог Vorgen державки и корпуса фрез - страница 101
Навигация
VRF90 LN15 ÜRÜN / PRODUCT 90o
TEKNİK ÇİZİM / TECNHICAL DRAWING d
90°
D
| TAKIM KOD | U | TAKIM | ÖLÇÜ | LERİ | KESİCİ UÇ ADET | YEDEK PA | RÇALAR/ SP | ARE PARTS | ||||||
| ORDERING C | ODE | DIMEN | SIONS | (mm) | INSERT NUMBER | KESİCİ UÇ INSERT | BASKI PARÇASI WEDGE CLAMP | BASKI VİDASI SCREW | SIKMA VİDASI CLAMPING SCREW | ANAHTAR TORX KEY | ||||
| D | d | L | A | |||||||||||
| VRF90LNR/L | 15 | D050 | d22 | Z05 | 50 | 22 | 40 | 5 | 5 | |||||
| VRF90LNR/L | 15 | D063 | d22 | Z06 | 63 | 22 | 40 | 5 | 6 | |||||
| VRF90LNR/L | 15 | D080 | d27 | Z07 | 80 | 27 | 50 | 5 | 7 | LN.. | VRT 09 | T15 | ||
| VRF90LNR/L | 15 | D100 | d32 | Z08 | 100 | 32 | 60 | 5 | 8 | 1506 | M4x11 | |||
| VRF90LNR/L | 15 | D125 | d40 | Z09 | 125 | 40 | 65 | 5 | 9 | |||||
| VRF90LNR/L | 15 | D160 | d40 | Z10 | 160 | 40 | 65 | 5 | 10 |
