LT

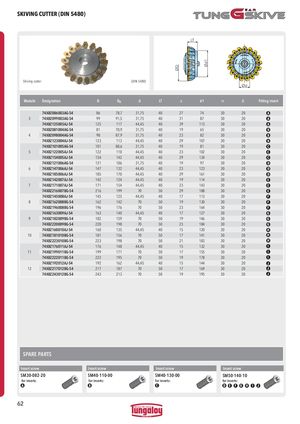

Skiving cutter (DIN 5480) Ød

Module	Designation	D	D0	d	LT	z	d1	a	b	Fitting insert
	74X8Z086003AG-54	86	78,7	31,75	40	27	74	30	20	A
3	74X8Z099003AG-54	99	91,5	31,75	40	31	87	30	20	A
	74X8Z125003AJ-54	125	117	44,45	40	39	113	30	20	A
	74X8Z081004AG-54	81	70,9	31,75	40	19	65	30	20	B
4	74X8Z098004AG-54	98	87,9	31,75	40	23	82	30	20	B
	74X8Z123004AJ-54	123	113	44,45	40	29	107	30	20	B
	74X8Z101005AG-54	101	88,6	31,75	40	19	81	30	20	C
5	74X8Z122005AJ-54	122	110	44,45	40	23	102	30	20	C
	74X8Z154005AJ-54	154	142	44,45	40	29	134	30	20	C
	74X8Z121006AG-54	121	106	31,75	40	19	97	30	20	D
6	74X8Z147006AJ-54	147	132	44,45	40	23	123	30	20	D
	74X8Z185006AJ-54	185	170	44,45	40	29	161	30	20	D
	74X8Z142007AJ-54	142	124	44,45	40	19	114	30	20	E
7	74X8Z171007AJ-54	171	154	44,45	40	23	143	30	20	E
	74X8Z216007BG-54	216	199	70	50	29	188	30	20	E
	74X8Z145008AJ-54	145	125	44,45	40	17	113	30	20	F
8	74X8Z162008BG-54	162	142	70	50	19	130	30	20	F
	74X8Z196008BG-54	196	176	70	50	23	164	30	20	F
	74X8Z163009AJ-54	163	140	44,45	40	17	127	30	20	G
9	74X8Z182009BG-54	182	159	70	50	19	146	30	20	G
	74X8Z220009BG-54	220	198	70	50	23	184	30	20	G
	74X8Z160010AJ-54	160	135	44,45	40	15	120	30	20	H
10	74X8Z181010BG-54	181	156	70	50	17	141	30	20	H
	74X8Z223010BG-54	223	198	70	50	21	183	30	20	H
	74X8Z176011AJ-54	176	148	44,45	40	15	132	30	20	I
11	74X8Z199011BG-54	199	171	70	50	17	155	30	20	I
	74X8Z222011BG-54	222	195	70	50	19	178	30	20	I
	74X8Z192012AJ-54	192	162	44,45	40	15	144	30	20	J
12	74X8Z217012BG-54	217	187	70	50	17	169	30	20	J
	74X8Z243012BG-54	243	213	70	50	19	195	30	20	J

SPARE PARTS

Insert screw	Insert screw	Insert screw	Insert screw
SM30-082-20	SM40-110-00	SM40-130-00	SM50-140-10
for inserts:	for inserts:	for inserts:	for inserts:
A	B	C	DEF	G	H I	J
