LT

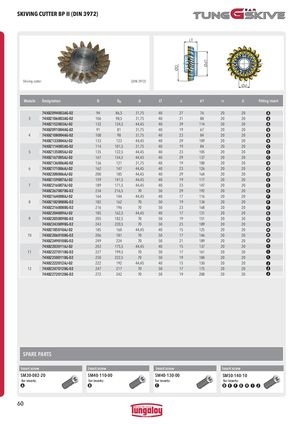

Skiving cutter (DIN 3972) Ød

Module	Designation	D	D0	d	LT	z	d1	a	b	Fitting insert
	74X8Z094003AG-02	94	86,5	31,75	40	27	76	20	20	A
3	74X8Z106003AG-02	106	98,5	31,75	40	31	88	20	20	A
	74X8Z152003AJ-02	132	124,5	44,45	40	39	114	20	20	A
	74X8Z091004AG-02	91	81	31,75	40	19	67	20	20	B
4	74X8Z108004AG-02	108	98	31,75	40	23	84	20	20	B
	74X8Z133004AJ-02	133	123	44,45	40	29	109	20	20	B
	74X8Z114005AG-02	114	101,5	31,75	40	19	84	20	20	C
5	74X8Z135005AJ-02	135	122,5	44,45	40	23	105	20	20	C
	74X8Z167005AJ-02	167	154,5	44,45	40	29	137	20	20	C
	74X8Z136006AG-02	136	121	31,75	40	19	100	20	20	D
6	74X8Z171006AJ-02	162	147	44,45	40	23	126	20	20	D
	74X8Z200006AJ-02	200	185	44,45	40	29	164	20	20	D
	74X8Z159007AJ-02	159	141,5	44,45	40	19	117	20	20	E
7	74X8Z216007AJ-02	189	171,5	44,45	40	23	147	20	20	E
	74X8Z267007BG-02	234	216,5	70	50	29	192	20	20	E
	74X8Z164008AJ-02	164	144	44,45	40	17	116	20	20	F
8	74X8Z182008BG-02	182	162	70	50	19	134	20	20	F
	74X8Z216008BG-02	216	196	70	50	23	168	20	20	F
	74X8Z204009AJ-02	185	162,5	44,45	40	17	131	20	20	G
9	74X8Z205009BG-02	205	182,5	70	50	19	151	20	20	G
	74X8Z243009BG-02	243	220,5	70	50	23	189	20	20	G
	74X8Z185010AJ-02	185	160	44,45	40	15	125	20	20	H
10	74X8Z206010BG-02	206	181	70	50	17	146	20	20	H
	74X8Z249010BG-02	249	224	70	50	21	189	20	20	H
	74X8Z203011AJ-02	203	175,5	44,45	40	15	137	20	20	I
11	74X8Z227011BG-02	227	199,5	70	50	17	161	20	20	I
	74X8Z250011BG-02	250	222,5	70	50	19	184	20	20	I
	74X8Z222012AJ-02	222	192	44,45	40	15	150	20	20	J
12	74X8Z247012BG-02	247	217	70	50	17	175	20	20	J
	74X8Z272012BG-02	272	242	70	50	19	200	20	20	J

SPARE PARTS

Insert screw	Insert screw	Insert screw	Insert screw
SM30-082-20	SM40-110-00	SM40-130-00	SM50-140-10
for inserts:	for inserts:	for inserts:	for inserts:
A	B	C	DEF	G	H I	J
