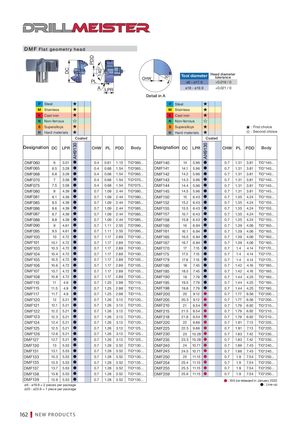

DMF Flat geometr y head


PDD
140°
DC
30° Tool diameter Head diameter
tolerance
CHW
PL ø6 - ø17.9 +0.018 / 0
A LPR ø18 - ø19.9 +0.021 / 0
Detail in A
P Steel P Steel
M Stainless M Stainless
K Cast iron K Cast iron
N Non-ferrous N Non-ferrous
S Superalloys S Superalloys : First choice
H Hard materials H Hard materials : Second choice
Coated Coated
AH9130


AH9130
Designation DC LPR CHW PL PDD Body Designation DC LPR CHW PL PDD Body

DMF060 6 3.01  0.4 0.61 1.15 TID*060... DMF140 14 5.96  0.7 1.31 3.81 TID*140...
DMF065 6.5 3.28  0.4 0.68 1.54 TID*065... DMF141 14.1 5.96  0.7 1.31 3.81 TID*140...
DMF068 6.8 3.28  0.4 0.68 1.54 TID*065... DMF142 14.2 5.96  0.7 1.31 3.81 TID*140...
DMF070 7 3.58  0.4 0.68 1.54 TID*070... DMF143 14.3 5.96  0.7 1.31 3.81 TID*140...
DMF075 7.5 3.58  0.4 0.68 1.54 TID*075... DMF144 14.4 5.96  0.7 1.31 3.81 TID*140...
DMF080 8 4.39  0.7 1.09 2.44 TID*080... DMF145 14.5 5.96  0.7 1.31 3.81 TID*145...
DMF081 8.1 4.39  0.7 1.09 2.44 TID*080... DMF150 15 6.43  0.7 1.35 4.24 TID*150...
DMF085 8.5 4.39  0.7 1.09 2.44 TID*085... DMF152 15.2 6.43  0.7 1.35 4.24 TID*150...
DMF086 8.6 4.39  0.7 1.09 2.44 TID*085... DMF155 15.5 6.43  0.7 1.35 4.24 TID*150...
DMF087 8.7 4.39  0.7 1.09 2.44 TID*085... DMF157 15.7 6.43  0.7 1.35 4.24 TID*150...
DMF088 8.8 4.39  0.7 1.09 2.44 TID*085... DMF158 15.8 6.43  0.7 1.35 4.24 TID*150...
DMF090 9 4.61  0.7 1.11 2.55 TID*090... DMF160 16 6.84  0.7 1.39 4.06 TID*160...
DMF095 9.5 4.61  0.7 1.11 2.55 TID*095... DMF161 16.1 6.84  0.7 1.39 4.06 TID*160...
DMF100 10 4.72  0.7 1.17 2.89 TID*100... DMF165 16.5 6.84  0.7 1.39 4.06 TID*160...
DMF101 10.1 4.72  0.7 1.17 2.89 TID*100... DMF167 16.7 6.84  0.7 1.39 4.06 TID*160...
DMF103 10.3 4.72  0.7 1.17 2.89 TID*100... DMF170 17 7.15  0.7 1.4 4.14 TID*170...
DMF104 10.4 4.72  0.7 1.17 2.89 TID*100... DMF175 17.5 7.15  0.7 1.4 4.14 TID*170...
DMF105 10.5 4.72  0.7 1.17 2.89 TID*105... DMF179 17.9 7.15  0.7 1.4 4.14 TID*170...
DMF106 10.6 4.72  0.7 1.17 2.89 TID*105... DMF180 18 7.45  0.7 1.42 4.16 TID*180...
DMF107 10.7 4.72  0.7 1.17 2.89 TID*105... DMF185 18.5 7.45  0.7 1.42 4.16 TID*180...
DMF108 10.8 4.72  0.7 1.17 2.89 TID*105... DMF190 19 7.79  0.7 1.44 4.25 TID*190...
DMF110 11 4.9  0.7 1.25 2.98 TID*110... DMF195 19.5 7.79  0.7 1.44 4.25 TID*190...
DMF115 11.5 4.9  0.7 1.25 2.98 TID*115... DMF198 19.8 7.79  0.7 1.44 4.25 TID*190...
DMF117 11.7 4.9  0.7 1.25 2.98 TID*115... DMF200 20 9.12  0.7 1.77 6.56 TID*200...
DMF120 12 5.21  0.7 1.26 3.13 TID*120... DMF205 20.5 9.12  0.7 1.77 6.56 TID*200...
DMF121 12.1 5.21  0.7 1.26 3.13 TID*120... DMF210 21 9.54  0.7 1.79 6.92 TID*210...
DMF122 12.2 5.21  0.7 1.26 3.13 TID*120... DMF215 21.5 9.54  0.7 1.79 6.92 TID*210...
DMF123 12.3 5.21  0.7 1.26 3.13 TID*120... DMF218 21.8 9.54  0.7 1.79 6.92 TID*210...
DMF124 12.4 5.21  0.7 1.26 3.13 TID*120... DMF220 22 9.86  0.7 1.81 7.13 TID*220...
DMF125 12.5 5.21  0.7 1.26 3.13 TID*125... DMF225 22.5 9.86  0.7 1.81 7.13 TID*220...
DMF126 12.6 5.21  0.7 1.26 3.13 TID*125... DMF230 23 10.28  0.7 1.83 7.42 TID*230...
DMF127 12.7 5.21  0.7 1.26 3.13 TID*125... DMF235 23.5 10.28  0.7 1.83 7.42 TID*230...
DMF130 13 5.53  0.7 1.28 3.52 TID*130... DMF240 24 10.71  0.7 1.86 7.45 TID*240...
DMF131 13.1 5.53  0.7 1.28 3.52 TID*130... DMF245 24.5 10.71  0.7 1.86 7.45 TID*240...
DMF133 13.3 5.53  0.7 1.28 3.52 TID*130... DMF250 25 11.15  0.7 1.9 7.54 TID*250...
DMF135 13.5 5.53  0.7 1.28 3.52 TID*135... DMF254 25.4 11.15  0.7 1.9 7.54 TID*250...
DMF137 13.7 5.53  0.7 1.28 3.52 TID*135... DMF255 25.5 11.15  0.7 1.9 7.54 TID*250...
DMF138 13.8 5.53  0.7 1.28 3.52 TID*135... DMF259 25.9 11.15  0.7 1.9 7.54 TID*250...
DMF139 13.9 5.53  0.7 1.28 3.52 TID*135...  : Will be released in January 2022
ø6 - ø19.9 = 2 pieces per package  : Line-up
ø20 - ø25.9 = 1 piece per package


162 N E W PR O D U C T S
