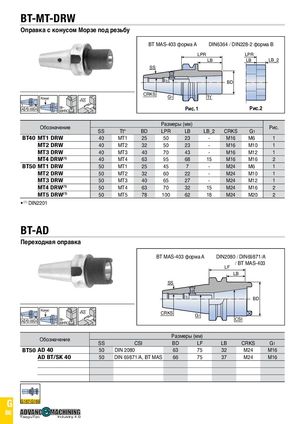

BT-MT-DRW Оправка с конусом Морзе под резьбу BT MAS-403 форма A DIN6364 / DIN228-2 форма B LPR LPR LB LB LB_2 SS BD Конус N5 CRKS G1 Tt˚ A 0.005 A 58~60HRC Рис. 1 Рис.2 Обозначение SS Tt° BD Размеры (мм)LPRLB LB_2 CRKS G1 Рис. BT40 MT1 DRW 40 MT1 25 50 23 - M16 M6 1 MT2 DRW 40 MT2 32 50 23 - M16 M10 1 MT3 DRW 40 MT3 40 70 43 - M16 M12 1 MT4 DRW(1) 40 MT4 63 95 68 15 M16 M16 2 BT50 MT1 DRW 50 MT1 25 45 7 - M24 M6 1 MT2 DRW 50 MT2 32 60 22 - M24 M10 1 MT3 DRW 50 MT3 40 65 27 - M24 M12 1 MT4 DRW(1) 50 MT4 63 70 32 15 M24 M16 2 MT5 DRW(1) 50 MT5 78 100 62 18 M24 M20 2 • (1) DIN2201 BT-AD Переходная оправка BT MAS-403 форма A DIN2080 / DIN69871/A LF / BT MAS-403 LB SS BD Конус N5A0.005 A58~60HRC CRKS G1 CSI Обозначение SS CSI Размеры (мм)BDLF LB CRKS G1 BT50 AD 40 50 DIN 2080 63 75 32 M24 M16 AD BT/SK 40 50 DIN 69871/A, BT MAS 66 75 37 M24 M16 TaeguTec Industry 4.0 G TaeguTecG167-G169 Industry 4.0 86 TaeguTec Industry 4.0
