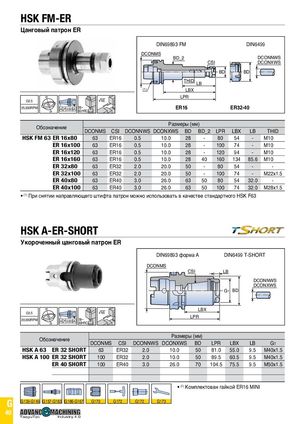

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 855

HSK FM-ER Цанговый патрон ER DIN69893 FM DIN6499 DCONMS BD_2 DCONNWS CSI DCONXWS BD BD THID LB (1) LBX LPR G2.5 N5 25,000RPM CONTACT RATIO A 0.003 A 58~60 HRC ER16 ER32-40 Обозначение Размеры (мм)DCONMSCSIDCONNWSDCONXWSBDBD_2LPRLBXLBTHID HSK FM 63 ER 16x80 63 ER16 0.5 10.0 28 - 80 54 - M10 ER 16x100 63 ER16 0.5 10.0 28 - 100 74 - M10 ER 16x120 63 ER16 0.5 10.0 28 - 120 94 - M10 ER 16x160 63 ER16 0.5 10.0 28 40 160 134 85.6 M10 ER 32x80 63 ER32 2.0 20.0 50 - 80 54 - - ER 32x100 63 ER32 2.0 20.0 50 - 100 74 - M22x1.5 ER 40x80 63 ER40 3.0 26.0 63 50 80 54 32.0 - ER 40x100 63 ER40 3.0 26.0 63 50 100 74 32.0 M28x1.5 • (1) При снятии направляющего штифта патрон можно использовать в качестве стандартного HSK F63 HSK A-ER-SHORT Укороченный цанговый патрон ER DIN69893 форма A DIN6499 T-SHORT DCONMS CSI LB DCONNWS DCONXWS G1 BD G2.5 N5 LBX 20,000RPM CONTACT RATIO A 0.003 A 58~60HRC LPR Обозначение Размеры (мм)DCONMSCSIDCONNWSDCONXWSBDLPRLBXLBG1 HSK A 63 ER 32 SHORT 63 ER32 2.0 10.0 50 81.0 55.0 9.5 M40x1.5 HSK A 100 ER 32 SHORT 100 ER32 2.0 10.0 50 89.5 60.5 9.5 M40x1.5 ER 40 SHORT 100 ER40 3.0 26.0 70 104.5 75.5 9.5 M50x1.5 TaeguTec Industry 4.0 • (1) Комплектован гайкой ER16 MINI G TaeguTec Industry 4.0G139-G149G157-G163G166-G167G170G172G172 G173 40 TaeguTec Industry 4.0
