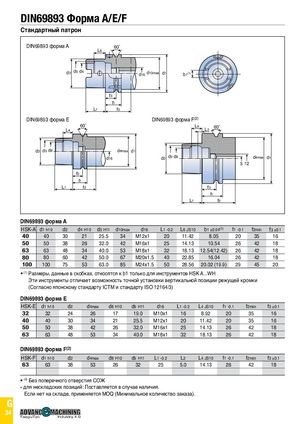

DIN69893 Форма A/E/F Стандартный патрон DIN69893 форма A L6 60˚ d2 d5 d4 d16 d10max d1 b1(1) f3 f1 L1 f2 DIN69893 форма E DIN69893 форма F(2) 60˚L4 L4 L2 60˚ d2 d9 d8 d4max d1 d16 d2 d9 d8 d4max d1 5 12 f3 f1 L1 f2 f3 f1 L1 f2 DIN69893 форма A HSK-A d1 h10 d2 d4 H10 d5 H11 d10max d16 L1 -0.2 L6 JS10 b1 ±0.04(1) f1 -0.1 f2min f3 ±0.1 40 40 30 21 25.5 34 M12x1 20 11.42 8.05 20 35 16 50 50 38 26 32.0 42 M16x1 25 14.13 10.54 26 42 18 63 63 48 34 40.0 53 M18x1 32 18.13 12.54(12.42) 26 42 18 80 80 60 42 50.0 67 M20x1.5 40 22.85 16.04 26 42 18 100 100 75 53 63.0 85 M24x1.5 50 28.56 20.02 (19.9) 29 45 20 • (1) Размеры, данные в скобках, относятся к b1 только для инструментов HSK A...WH Эти инструменты отличает возможность точной установки вертикальной позиции режущей кромки (Согласно японскому стандарту ICTM и стандарту ISO 12164/3) DIN69893 форма E HSK-E d1 h10 d2 d4max d8 H10 d9 H11 d16 L1 -0.2 L4 JS10 f1 -0.1 f2min f3 ±0.1 32 32 24 26 17 19.0 M10x1 16 8.92 20 35 16 40 40 30 34 21 25.5 M12x1 20 11.42 20 35 16 50 50 38 42 26 32.0 M16x1 25 14.13 26 42 18 63 63 48 53 34 40.0 M18x1 32 18.13 26 42 18 DIN69893 форма F(2) HSK-F d1 h10 d2 d4max d8 H10 d9 H11 L1 -0.2 L2 L4 JS10 f1 -0.1 f2min f3 ±0.1 63 63 38 53 26 32 25 5.0 14.13 26 42 18 T•a(2e)gБuеTзecпоперечнInоdгuоsоtrтyв4е.0рстия СОЖ * для нескладских позиций: Поставляется в случае наличия. Если нет на складе, применяется MOQ (Минимальное количество заказа). G TaeguTec Industry 4.0 34 TaeguTec Industry 4.0
