Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 845

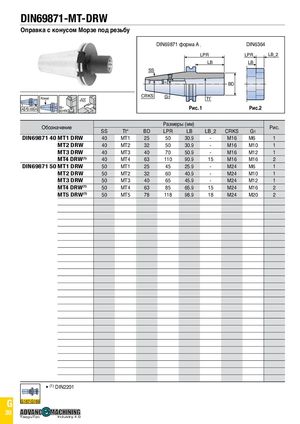

DIN69871-MT-DRW Оправка с конусом Морзе под резьбу DIN69871 форма A DIN6364 LPR LPR LB_2 LB LB SS BD Конус N5 CRKS G1 Tt˚ A 0.005 A 58~60 HRC Рис. 1 Рис.2 Обозначение SS Tt° BD Размеры (мм)LPRLB LB_2 CRKS G1 Рис. DIN69871 40 MT1 DRW 40 MT1 25 50 30.9 - M16 M6 1 MT2 DRW 40 MT2 32 50 30.9 - M16 M10 1 MT3 DRW 40 MT3 40 70 50.9 - M16 M12 1 MT4 DRW(1) 40 MT4 63 110 90.9 15 M16 M16 2 DIN69871 50 MT1 DRW 50 MT1 25 45 25.9 - M24 M6 1 MT2 DRW 50 MT2 32 60 40.9 - M24 M10 1 MT3 DRW 50 MT3 40 65 45.9 - M24 M12 1 MT4 DRW(1) 50 MT4 63 85 65.9 15 M24 M16 2 MT5 DRW(1) 50 MT5 78 118 98.9 18 M24 M20 2 TaeguTec Industry 4.0 • (1) DIN2201 G TaeguTecG167-G169 Industry 4.0 30 TaeguTec Industry 4.0
