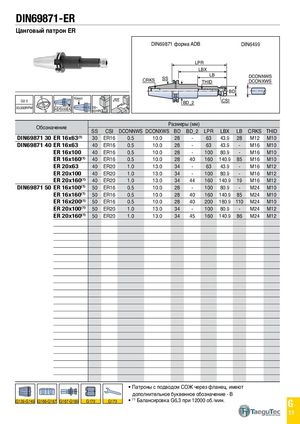

DIN69871-ER Цанговый патрон ER DIN69871 форма ADB DIN6499 LPR LBX CRKS SS LBTHID DCONNWSDCONXWS BD G2.5 Конус N5 BD_2 CSI 20,000RPMO CONTACT RATIO A 0.003 A 58~60 HRC Обозначение Размеры (мм)SSCSIDCONNWSDCONXWSBDBD_2LPRLBXLBCRKSTHID DIN69 871 30 ER 16x63(1) 30 ER16 0.5 10.0 28 - 63 43.9 28 M12 M10 DIN69871 40 ER 16x63 40 ER16 0.5 10.0 28 - 63 43.9 - M16 M10 ER 16x100 40 ER16 0.5 10.0 28 - 100 80.9 - M16 M10 ER 16x160(1) 40 ER16 0.5 10.0 28 40 160 140.9 85 M16 M10 ER 20x63 40 ER20 1.0 13.0 34 - 63 43.9 - M16 M12 ER 20x100 40 ER20 1.0 13.0 34 - 100 80.9 - M16 M12 ER 20x160(1) 40 ER20 1.0 13.0 34 44 160 140.9 19 M16 M12 DIN69 871 50 ER 16x100(1) 50 ER16 0.5 10.0 28 - 100 80.9 - M24 M10 ER 16x160(1) 50 ER16 0.5 10.0 28 40 160 140.9 85 M24 M10 ER 16x200(1) 50 ER16 0.5 10.0 28 40 200 180.9 110 M24 M10 ER 20x100(1) 50 ER20 1.0 13.0 34 - 100 80.9 - M24 M12 ER 20x160(1) 50 ER20 1.0 13.0 34 45 160 140.9 86 M24 M12 • Патроны с подводом СОЖ через фланец, имеют дополнительное буквенное обозначение - B G139-G149 G166-G167 G167-G169 G170 G173 • (1) Балансировка G6,3 при 12000 об./мин. G 11
