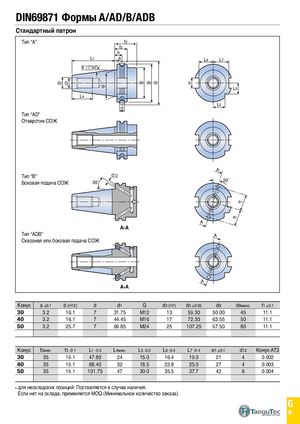

DIN69871 Формы A/AD/B/ADB Стандартный патрон Тип “A” f2 f3 f1 L1 a L6 L7 8˚17'50" d3 G d1 d8 d6 d5 b L5 L4 d L5 Тип “AD” Отверстие СОЖ A Тип “B” d12Боковая подача СОЖ30˚ 20˚ e1 e1 A A-A Тип “ADB” A Сквозная или боковая подача СОЖ A A-A Конус a ±0.1 b (H12) d d1 G d3 (H7) d5 ±0.05 d6 d8макс. f1 ±0.1 30 3.2 16.1 7 31.75 M12 13 59.30 50.00 45 11.1 40 3.2 16.1 7 44.45 M16 17 72.30 63.55 50 11.1 50 3.2 25.7 7 69.85 M24 25 107.25 97.50 80 11.1 Конус f2мин. f3 -0.1 L1 -0.3 L4мин. L5 -0.3 L6 -0.4 L7 -0.4 e1 ±0.1 d12 Конус AT3 30 35 19.1 47.80 24 15.0 16.4 19.0 21 4 0.002 40 35 19.1 68.40 32 18.5 22.8 25.0 27 4 0.003 50 35 19.1 101.75 47 30.0 35.5 37.7 42 6 0.004 * для нескладских позиций: Поставляется в случае наличия. Если нет на складе, применяется MOQ (Минимальное количество заказа). G 9
