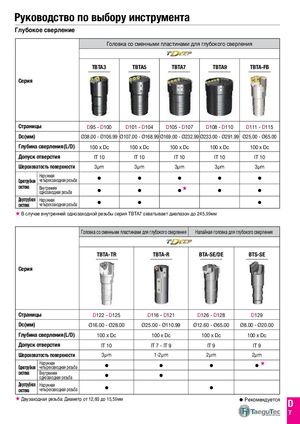

Глубокое сверление
| Голов | ка со сменными | пластинами для | глубокого сверл | ения | |
| TBTA3 | TBTA5 | TBTA7 | TBTA9 | TBTA-FB | |
| Серия | |||||
| Страницы | D95 -D100 | D101 -D104 | D105 -D107 | D108 -D110 | D111 -D115 |
| Dc(мм) | Ø38.00 - Ø106.99 | Ø107.00 - Ø168.99 | Ø169.00 - Ø232.99 | Ø233.00 - Ø291.99 | Ø25.00 - Ø65.00 |
| Глубина сверления (L/D) | 100 x Dc | 100 x Dc | 100 x Dc | 100 x Dc | 100 x Dc |
| Допуск отверстия | IT 10 | IT 10 | IT 10 | IT 10 | IT 10 |
| Шероховатость поверхности | 3µm | 3µm | 3µm | 3µm | 3µm |
| Однотрубная Наружная четырехзаходная резьба | | | | | |
| система Внутренняя однозаходная резьба | | | | | |
| Двухтрубная система Наружная четырехзаходная резьба | | | |
- В случае внутренней однозаходной резьбы серия TBTA7 охватывает диапазон до 245,99мм
| Головка со сменными пласти | нами для глубокого сверления | Напайная головка для | глубокого сверления | |
| TBTA-TR | TBTA-R | BTA-SE/DE | BTS-SE | |
| Серия | ||||
| Страницы | D122 -D125 | D116 -D121 | D126 -D128 | D129 |
| Dc(мм) | Ø16.00 - Ø28.00 | Ø25.00 - Ø110.99 | Ø12.60 - Ø65.00 | Ø8.00 - Ø20.00 |
| Глубина сверления (L/D) | 100 x Dc | 100 x Dc | 100 x Dc | 100 x Dc |
| Допуск отверстия | IT 10 | IT 7 - IT 9 | IT 9 | IT 9 |
| Шероховатость поверхности | 3µm | 1-2µm | 2µm | 2µm |
| Однотрубная Наружная четырехзаходнаярезьба | | | | |
| система Внутренняя однозаходнаярезьба | | | ||
| Двухтрубная система Наружная четырехзаходная резьба | | |
Двузаходная резьба: Диаметр от 12,60 до 15,59мм Рекомендуется D
