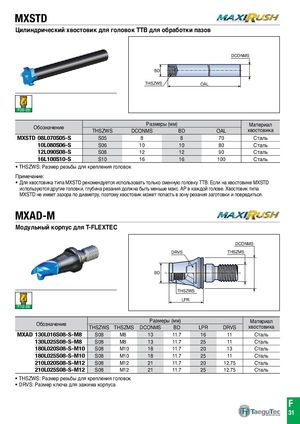

MXSTD Цилиндрический хвостовик для головок TTB для обработки пазов DCONMS BD THSZWS OAL F25-26 Обозначение Размеры (мм)THSZWSDCONMSBD МатериалOALхвостовика MXSTD 08L070S05-S S05 8 8 70 Сталь 10L080S06-S S06 10 10 80 Сталь 12L090S08-S S08 12 12 90 Сталь 16L100S10-S S10 16 16 100 Сталь • THSZWS: Размер резьбы для крепления головок Примечание: • Для хвостовика типа MXSTD рекомендуется использовать только сменную головку TTB. Если на хвостовике MXSTD используются другие головки, глубина резания должна быть меньше макс. AP в каждой голове. Хвостовик типа MXSTD не имеет зазора по диаметру, поэтому хвостовик может попасть в зону резания заготовки и повредиться. MXAD-M Модульный корпус для T-FLEXTEC DCONMS DRVS THSZMS BD THSZWS LPR F10-26 Обозначение Размеры (мм) МатериалTHSZWSTHSZMSDCONMSBDLPRDRVSхвостовика MXAD 130L016S08-S-M8 S08 M8 13 11.7 16 11 Сталь 130L025S08-S-M8 S08 M8 13 11.7 25 11 Сталь 180L020S08-S-M10 S08 M10 18 11.7 20 13 Сталь 180L025S08-S-M10 S08 M10 18 11.7 25 11 Сталь 210L020S08-S-M12 S08 M12 21 11.7 20 12.75 Сталь 210L025S08-S-M12 S08 M12 21 11.7 25 12.75 Сталь • THSZWS: Размер резьбы для крепления головок • DRVS: Размер ключа для зажима корпуса F 31
