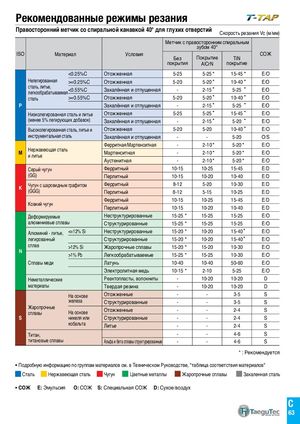

Правосторонний метчик со спиральной канавкой 40° для глухих отверстий
Скорость резания Vc (м/мм)
| ISO | Мате | риал | Условия | Метчик с пр | авосторонним зубом 40° | спиральным | СОЖ |
| Без покрытия | Покрытие AlCrN | TiN покрытие | |||||
| Отожженная | 5-25 | 5-25 | 15-45 | E/O | |||
| Нелегированная | >=0.25%C | Отожженная | 5-20 | 5-20 | 10-40 | E/O | |
| сталь, литье, легкообабатываем | я | Закалённая и отпущенная | - | 2-15 | 5-25 | E/O | |
| р сталь | >=0.55%C | Отожженная | 5-20 | 5-20 | 10-40 | E/O | |
| P | Закалённая и отпущенная | - | 2-15 | 5-25 | E/O | ||
| Низколегированная | сталь и литье | Отожженная | 5-25 | 5-25 | 15-45 | E/O | |
| (менее 5% легирую | щих добавок) | Закалённая и отпущенная | - | 2-15 | 5-20 | E/O | |
| Высоколегированная | сталь, литье и | Отожженная | 5-20 | 5-20 | 10-40 | E/O | |
| инструментальная ст | аль | Закалённая и отпущенная | - | - | 5-20 | O/S | |
| Ферритная/Мартенситная | - | 2-10 | 5-20 | E/O | |||
| M | Нержавеющая стал и литье | ь | Мартенситная | - | 2-10 | 5-20 | E/O |
| Аустенитная | - | 2-10 | 5-20 | E/O | |||
| Серый чугун | Ферритный | 10-15 | 10-25 | 15-45 | E/D | ||
| (GG) | Перлитный | 10-15 | 10-20 | 10-40 | E/D | ||
| K | Чугун с шаровидны | м графитом | Ферритный | 8-12 | 5-20 | 10-30 | E/D |
| (GGG) | Перлитный | 8-12 | 5-15 | 10-25 | E/D | ||
| Ковкий чгн | Ферритный | 10-15 | 10-25 | 15-45 | E/D | ||
| уу | Перлитный | 10-15 | 10-20 | 10-40 | E/D | ||
| Деформируемые | Неструктурированные | 15-25 | 15-25 | 15-25 | E/O | ||
| алюминиевые спла | вы | Структурированные | 15-25 | 15-25 | 15-25 | E/O | |
| Алюминий - литье, | Неструктурированные | 15-20 | 10-20 | 15-40 | E/O | ||
| легированный | Структурированные | 15-20 | 10-20 | 15-40 | E/O | ||
| N | сплав | >12% Si | Жаропрочные сплавы | 15-20 | 15-20 | 10-30 | E/O |
| >1% Pb | Легкообрабатываемые | 15-25 | 15-25 | 10-30 | E/O | ||
| Сплавы меди | Латунь | 10-40 | 10-40 | 50-60 | E/O | ||
| Электролитная медь | 10-15 | 2-10 | 5-25 | E/O | |||
| Неметаллические | Реактопласты,волокниты | - | 10-20 | 10-20 | D | ||
| материалы | Твердаярезина | - | 10-20 | 10-20 | D | ||
| На основе | Отожженные | - | - | 3-5 | S | ||
| железа | Структурированные | - | - | 3-5 | S | ||
| Жаропрочные спавы | На основе | Отожженные | - | - | 2-4 | S | |
| S | л | никеля или | Структурированные | - | - | 2-4 | S |
| кобальта | Литье | - | - | 2-4 | S | ||
| Титан, | - | - | 4-6 | S | |||
| титановые сплавы | Альфа и бета сплавы структурированные | - | - | 4-6 | S |
* : Рекомендуется
- Подробную информацию по группам материалов см. в Техническом Руководстве, "таблица соответствия материалов"
Закаленная сталь Сталь Нержавеющая сталь Чугун Цветные металлы Жаропрочные сплавы Закаленная сталь
- СОЖ E: Эмульсия O: СОЖ S: Специальная СОЖ D: Сухое/воздух
