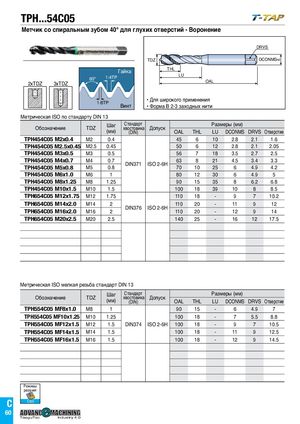

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 63
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
TPH...54C05
Метчик со спиральным зубом 40° для глухих отверстий - Воронение
DRVS TDZ DCONMSh9 Гайка THL 1/4TP LU 60°
2xTDZ 3xTDZ OAL
- Для широкого применения
1/8TP Винт Форма B 2-3 заходных нити
Метрическая ISO по стандарту DIN 13
| Шаг | Стандарт | Разм | еры(мм) | |||||||
| означение | хвостовика | опск | ||||||||
| (мм) | (DIN) | OAL | THL | LU | DCONMS | DRVS | Отверстие | |||
| TPH454C05 M2x0.4 | M2 | 0.4 | 45 | 6 | 10 | 2.8 | 2.1 | 1.6 | ||
| TPH454C05 M2.5x0.45 | M2.5 | 0.45 | 50 | 6 | 12 | 2.8 | 2.1 | 2.05 | ||
| TPH454C05 M3x0.5 | M3 | 0.5 | 56 | 7 | 18 | 3.5 | 2.7 | 2.5 | ||
| TPH454C05 M4x0.7 | M4 | 0.7 | 63 | 8 | 21 | 4.5 | 3.4 | 3.3 | ||
| TPH454C05 M5x0.8 | M5 | 0.8 | DIN371 | ISO 2-6H | 70 | 10 | 25 | 6 | 4.9 | 4.2 |
| TPH454C05 M6x1.0 | M6 | 1 | 80 | 12 | 30 | 6 | 4.9 | 5 | ||
| TPH454C05 M8x1.25 | M8 | 1.25 | 90 | 15 | 35 | 8 | 6.2 | 6.8 | ||
| TPH454C05 M10x1.5 | M10 | 1.5 | 100 | 18 | 39 | 10 | 8 | 8.5 | ||
| TPH654C05 M12x1.75 | M12 | 1.75 | 110 | 18 | - | 9 | 7 | 10.2 | ||
| TPH654C05 M14x2.0 | M14 | 2 | 110 | 20 | - | 11 | 9 | 12 | ||
| TPH654C05 M16x2.0 | M16 | 2 | DIN376 | ISO 2-6H | 110 | 20 | - | 12 | 9 | 14 |
| TPH654C05 M20x2.5 | M20 | 2.5 | 140 | 25 | - | 16 | 12 | 17.5 |
Метрическая ISO мелкая резьба стандарт DIN 13
| Шаг | Стандарт | Разм | еры(мм) | |||||||
| Обозначение | TDZ | (мм) | хвостовика (DIN) | Допуск | OAL | THL | LU | DCONMS | DRVS | Отверстие |
| TPH554C05 MF8x1.0 | M8 | 1 | 90 | 15 | - | 6 | 4.9 | 7 | ||
| TPH554C05 MF10x1.25 | M10 | 1.25 | 100 | 18 | - | 7 | 5.5 | 8.8 | ||
| TPH554C05 MF12x1.5 | M12 | 1.5 | DIN374 | ISO 2-6H | 100 | 18 | - | 9 | 7 | 10.5 |
| TPH554C05 MF14x1.5 | M14 | 1.5 | 100 | 18 | - | 11 | 9 | 12.5 | ||
| TPH554C05 MF16x1.5 | M16 | 1.5 | 100 | 18 | - | 12 | 9 | 14.5 |
