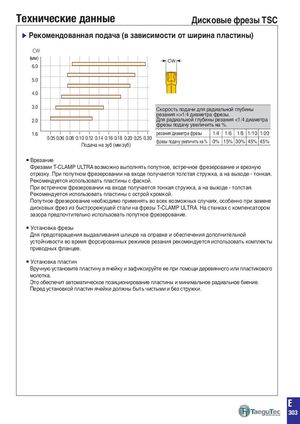

Технические данные Дисковые фрезы TSC  Рекомендованная подача (в зависимости от ширина пластины) CW (мм) CW 6.0 5.0 4.0 3.0 Скорость подачи для радиальной глубины резания =>1/4 диаметра фрезы. 2.0 Для радиальной глубины резания <1/4 диаметрафрезы подачу увеличить на %. 1.6 резания/диаметра фрезы 1/4 1/6 1/8 1/10 1/200.05 0.06 0.08 0.10 0.12 0.14 0.16 0.18 0.20 0.25 0.30Подача на зуб (мм/зуб)фрезы подачу увеличить на %0%15%30%45%45%  Врезание Фрезами T-CLAMP ULTRA возможно выполнять попутное, встречное фрезерование и врезную отрезку. При попутном фрезеровании на входе получается толстая стружка, а на выходе - тонкая. Рекомендуется использовать пластины с фаской. При встречном фрезеровании на входе получается тонкая стружка, а на выходе - толстая. Рекомендуется использовать пластины с острой кромкой. Попутное фрезерование необходимо применять во всех возможных случаях, особенно при замене дисковых фрез из быстрорежущей стали на фрезы T-CLAMP ULTRA. На станках с компенсатором зазора предпочтительно использовать попутное фрезерование.  Установка фрезы Для предотвращения выдавливания шлицов на оправке и обеспечения дополнительной устойчивости во время форсированных режимов резания рекомендуется использовать комплекты приводных фланцев.  Установка пластин Вручную установите пластину в ячейку и зафиксируйте ее при помощи деревянного или пластикового молотка. Это обеспечит автоматическое позиционирование пластины и минимальное радиальное биение. Перед установкой пластин ячейки должны быть чистыми и без стружки. E 303
