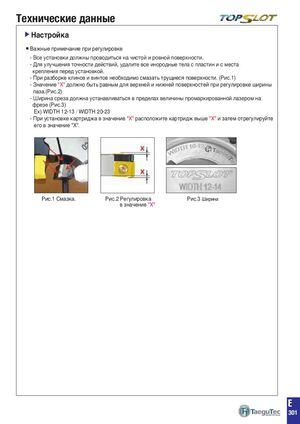

Технические данные  Настройка  Важные примечание при регулировке - Все установки должны проводиться на чистой и ровной поверхности. - Для улучшения точности действий, удалите все инородные тела с пластин и с места крепления перед установкой. - При разборке клинов и винтов необходимо смазать трущиеся поверхности. (Рис.1) - З начение "Х" должно быть равным для верхней и нижней поверхностей при регулировке ширины паза.(Рис.2) - Ширина среза должна устанавливаться в пределах величины промаркированной лазером на фрезе (Рис.3) Ex) WIDTH 12-13 / WIDTH 20-23 - При установке картриджа в значение "Х" расположите картридж выше "Х" и затем отрегулируйте его в значение "Х". Рис.1 Смазка. Рис.2 Регулировка Рис.3 Ширина в значение "Х" E 301
