Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 612

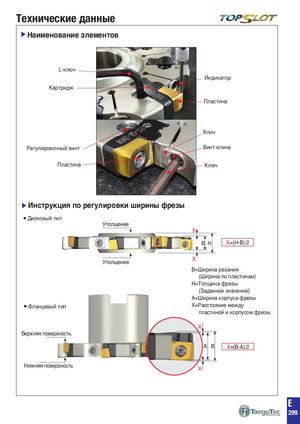

Технические данные  Наименование элементов L-ключ Индикатор Картридж Пластина Клин Регулировочный винт Винт клина Пластина Ключ  Инструкция по регулировки ширины фрезы  Дисковый тип Утолщение X B H X=(H-B)/2 Утолщение X B=Ширина резания (Ширина по пластинам) H=Толщина фрезы (Заданное значение) A=Ширина корпуса фрезы  Фланцевый тип X=Расстояние между пластиной и корпусом фрезы X Верхняя поверхность A B X=(B-A)/2 Нижняя поверхность X E 299
