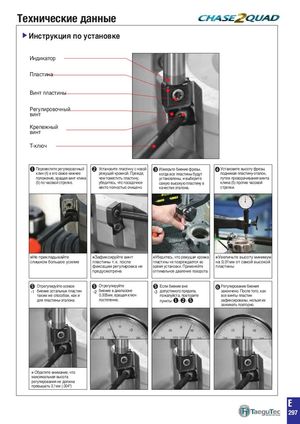

Технические данные  Инструкция по установке Индикатор Пластина Винт пластины Регулировочный винт Крепежный винт T-ключ  Переместите регулировочный  Установите пластину с новой  Измерьте биение фрезы,клин (4) в его самое нижнеережущей кромкой. Прежде,когда все пластины будутУстановите высоту фрезы, поднимая пластину-эталон, положение, вращая винт клина чем поместить пластину, установлены, и выберите путем проворачивания винта (5) по часовой стрелке. убедитесь, что посадочное самую высокую пластину в клина (5) против часовой место полностью очищено. качестве эталона. стрелки. ※Не прикладывайте ※Зафиксируйте винт ※Убедитесь, что режущая кромка ※Увеличьте высоту минимум слишком большое усилие пластины т.к. после пластины не повреждается во на 0,01мм от самой высокой фиксации регулировка не время установки. Применяйте пластины предусмотрена оптимальное давление поворота.  Отрегулируйте осевое  Отрегулируйте-1биение остальных пластинтаким же способом, как и-2биение в диапазоне0,005мм, вращая ключ Если биение вне-3допустимого предела,пожалуйста, повторитеРегулирование биения закончено. После того, каквсе винты пластин для пластины-эталона постепенно. пункты -- зафиксированы, нельзя их зажимать повторно. ※ Обратите внимание, что максимальная высота регулирования не должна превышать 0,1мм (.004") E 297
