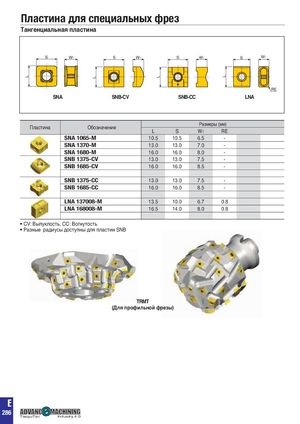

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 599

L L L L Пластина для специальных фрез Тангенциальная пластина S W1 S W1 S W1 S W1 RE SNA SNB-CSVNB 1685-CV13 SNB-CC SNB 1375-CC6 LNA LNA 137008-M SNA 1065-M Пластина Обозначение Размеры (мм)LSW1RE SNA 1065-M 10.5 10.5 6.5 - SNA 1370-M 13.0 13.0 7.0 - SNA 1680-M 16.0 16.0 8.0 - SNB 1375-CV 13.0 13.0 7.5 - SNB 1685-CV 16.0 16.0 8.5 - SNB 1375-CC 13.0 13.0 7.5 - SNB 1685-CC 16.0 16.0 8.5 - LNA 137008-M 13.5 10.0 6.7 0.8 LNA 168008-M 16.5 14.0 8.0 0.8 • CV: Выпуклость, CC: Вогнутость • Разные радиусы доступны для пластин SNB TRMT (Для профильной фрезы) TaeguTec Industry 4.0 TaeguTec Industry 4.0 E 286 TaeguTec Industry 4.0
