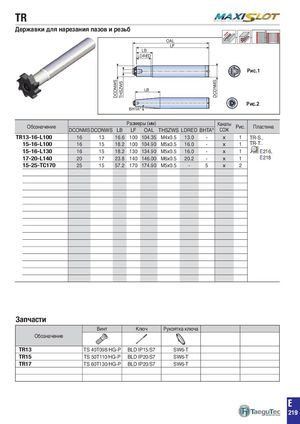

| Державки для нарезания пазов и резьб | |||||
| OAL | |||||
| LF | 측면 홈 가공 | 프로파일 가공 | 드릴 밀 | 스텝 다운 | |
| 고이송 가공 | T홈 가공 | Side slotting코어 가공 | Profiling캐비티 가공 | Drill mill | Step down |
| LB High feed milling | T slotting | Core milling Cavity milling | |||
| LDRED | |||||
| Рис.1 | |||||
| 고이송 가공 | T홈 가공 | 코어 가공 | 캐비티 가공 | ||
| High feed milling | T slotting | Core milling | Cavity milling |
LB DCONWS THSZWS OAL Рис.2 BHTAº LF
LB Размеры (мм) Каналы
Обозначение СОЖ Рис. Пластина
DCONMS DCONWS LB LF OAL THSZWS LDRED BHTAº
| TR13-16-L100 | 16 | 13 | 16.6 100 104.35 M4x0.5 | 13.0 | - | x | 1 TR-S.. | ||||
| 15-16-L100 | 16 | 15 | 18.2 100 104.90 M5x0.5 | 16.0 | - | x | 1 | TR-T.. | |||
| 15-16-L130 | 16 | 15 | 18.2 130 134.90 M5x0.5 | 16.0 | - | x | 1 | E216, | |||
| 17-20-L140 | 20 | 17 | 23.8 | 140 146.00 M6x0.5 | 20.2 | - | x | 1 | E218 | ||
| 15-25-TC170 | 25 | 15 | 57.2 170 174.90 M5x0.5 | - | 5 | x | 2 |
Запчасти
| Винт | Ключ | Рукоятка ключа | |
| Обозначение | |||
| TR13 | TS 40T098/HG-P | BLD IP15/S7 | SW6-T |
| TR15 | TS 50T110/HG-P | BLD IP20/S7 | SW6-T |
| TR17 | TS 60T130/HG-P | BLD IP20/S7 | SW6-T |
