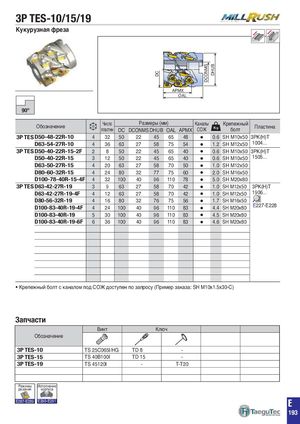

3P TES-10/15/19
| 직각 측면 가공Shouldering | 직선 램핑Straight ramping | 헬리컬 램핑Helical ramping직각 측면 가공 | 홈 가공Slotting | 직선 램핑 | 헬리컬 램핑 | 홈 가공 | |
| Shouldering | Straight ramping | Helical ramping | Slotting |
| 플런징 가공Side plunging | 경사각 측면 가공 및 챔퍼 가공Slanted shoulder & chamfer | 평면 가공Facing | 플런징 가공 | 카운터 보링Counter boring경사각 측면 가공 및 챔퍼 가공 | 평면 가공 | 카운터 보링 |
| Side plunging | Slanted shoulder & chamfer | Facing | Counter boring |
APMX OAL
| 측면 홈 가공Side slotting | 프로파일 가공Profiling | 드릴 밀Drill mill | 측면 홈 가공 | 스텝 다운Step down 프로파일 가공 | 드릴 밀 | 스텝 다운 | |
| Side slotting | Profiling | Drill mill | Step down |
90º
| Число | Размеры (мм) | Каналы | Крепежный | |||
| Обозначение | пластин | СОЖ | болт | Пластина |
DC DCONMSDHUB OAL APMX
| 고이송 가공 | T홈 가공 | 코어 가공 | 고이송 가공 | 캐비티 가공 T홈 가공 | 코어 가공 | 캐비티 가공 |
| High feed milling | T slotting | Core millingHigh feed milling | Cavity millingT slotting | Core milling | Cavity milling |
| 3P TES D50-48-22R-10 | 4 | 32 | 50 | 22 | 45 | 65 | 48 | 0.6 | SH M10x50 3PK(H)T | |||
| D63-54-27R-10 | 4 | 36 | 63 | 27 | 58 | 75 | 54 | | 1.2 SH M12x50 | 1004... |
APMX
| 3P TES D50-40-22R-15-2F | 2 | 8 | 50 | LH22 | 45 | 65 | 40 | 0.6 | SH M10x50 3PK(H)T | ||
| D50-40-22R-15 | 3 | 12 | 50 | 22 | 45OAL | 65 | 40 | | 0.6 | SH M10x50 | 1505... |
| D63-50-27R-15 | 4 | 20 | 63 | 27 | 58 | 70 | 50 | | 1.0 SH M12x50 | ||
| D80-60-32R-15 | 4 | 24 | 80 | 32 | 77 | 75 | 60 | | 2.0 | SH M16x50 | |
| D100-78-40R-15-4F | 4 | 32 | 100 | 40 | 96 | 110 | 78 | | 5.0 | SH M20x80 | |
| 3P TES D63-42-27R-19 | 3 | 9 | 63 | 27 | 58 | 70 | 42 | | 1.0 SH M12x50 3PK(H)T | ||
| D63-42-27R-19-4F | 4 | 12 | 63 | 27 | 58 | 70 | 42 | | 1.0 SH M12x50 | 1906... | |
| D80-56-32R-19 | 4 | 16 | 80 | 32 | 76 | 75 | 56 | | 1.7 SH M16x50 | ||
| D100-83-40R-19-4F | 4 | 24 | 100 | 40 | 96 | 110 | 83 | | 4.4 | SH M20x80 | E227-E228 |
| D100-83-40R-19 | 5 | 30 | 100 | 40 | 96 | 110 | 83 | | 4.5 | SH M20x80 | |
| D100-83-40R-19-6F | 6 | 36 | 100 | 40 | 96 | 110 | 83 | | 4.6 | SH M20x80 |
- Крепежный болт с каналом под СОЖ доступен по запросу (Пример заказа: SH M10x1.5x30-C)
Запчасти
Винт Ключ Обозначение
| 3P TES-10 | TS 25C065I/HG | TD 8 | - | |
| 3P TES-15 | TS 40B100I | TD 15 | - | |
| 3P TES-19 | TS 45120I | - | T-T20 |
