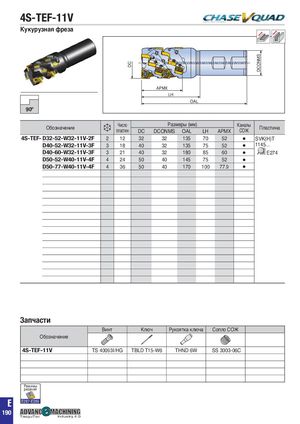

4S-TEF-11V
| 직각 측면 가공Shouldering | 직선 램핑Straight ramping | 헬리컬 램핑Helical ramping직각 측면 가공 | 홈 가공Slotting | 직선 램핑 | 헬리컬 램핑 | 홈 가공 | |
| Shouldering | Straight ramping | Helical ramping | Slotting |
| 플런징 가공Side plunging | 경사각 측면 가공 및 챔퍼 가공Slanted shoulder & chamfer | 평면 가공Facing | 플런징 가공 | 카운터 보링Counter boring경사각 측면 가공 및 챔퍼 가공 | 평면 가공 | 카운터 보링 | |
| Side plunging | Slanted shoulder & chamfer | Facing | Counter boring |
APMX LH OAL
| 측면 홈 가공Side slotting | 프로파일 가공Profiling | 드릴 밀Drill mill | 측면 홈 가공 | 스텝 다운Step down 프로파일 가공 | 드릴 밀 | 스텝 다운 | |
| Side slotting | Profiling | Drill mill | Step down |
90º
| Число | Размеры (мм) | Каналы | ||
| Обозначение | пластин | СОЖ | Пластина |
| DC | DCONMS OAL | LH고이송 가공 | APMXT홈 가공 | 코어 가공 | 캐비티 가공 | |||
| High feed milling | T slotting | Core milling고이송 가공High feed milling | Cavity millingT홈 가공T slotting | 코어 가공Core milling | 캐비티 가공Cavity milling |
| 4S-TEF- D32-52-W32-11V-2F | 2 | 12 | 32 | 32 | 135 | 70 | 52 | | SVK(H)T | ||
| D40-52-W32-11V-3F | 3 | 18 | 40 | 32 | 135 | 75 | 52 | | 1145... | ||
| D40-60-W32-11V-3F | 3 | 21 | 40 | 32 | 180 | 85 | 60 | | E274 | ||
| D50-52-W40-11V-4F | 4 | 24 | 50 | 40 | 145 | 75 | 52 | | |||
| D50-77-W40-11V-4F | 4 | 36 | 50 | 40 | 170 | 100 | 77.9 | |
Запчасти
Винт Ключ Рукоятка ключа Сопло СОЖ
Обозначение
4S-TEF-11V TS 40093I/HG TBLD T15-W6 THND 6W SS 3003-06C
