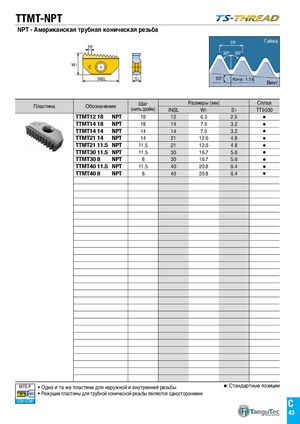

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 46

TTMT-NPT
NPT - Американская трубная коническая резьба
TP Гайка
TP
30° 30°
W1

lNSL S1 90° Taper 1:16
Конус
Винт

Шаг Размеры (мм) Сплав
Пластина Обозначение
(нить/дюйм) INSL W1 S1 TT9030
TTMT12 18 NPT 18 12 6.5 2.9 
TTMT14 18 NPT 18 14 7.9 3.2 
TTMT14 14 NPT 14 14 7.9 3.2 
TTMT21 14 NPT 14 21 12.6 4.8 
TTMT21 11.5 NPT 11.5 21 12.6 4.8 
TTMT30 11.5 NPT 11.5 30 16.7 5.6 
TTMT30 8 NPT 8 30 16.7 5.6 
TTMT40 11.5 NPT 11.5 40 20.8 6.4 
TTMT40 8 NPT 8 40 20.8 6.4 


MTE/F • Одна и та же пластина для наружной и внутренней резьбы : Стандартные позиции
• Режущие пластины для трубной конической резьбы являются односторонними
C31-C36
C
43
