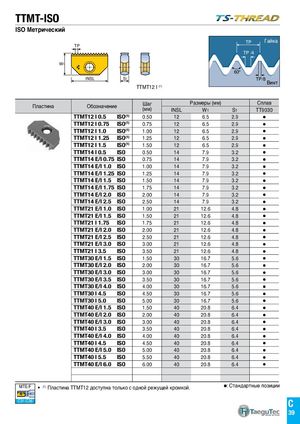

TTMT-ISO
ISO Метрический
TP Гайка
TP
TP /4
W1
60°
lNSL S1 TP/8
Винт
TTMT12 I (1)

Шаг Размеры (мм) Сплав
Пластина Обозначение (мм) INSL W1 S1 TT9030
TTMT12 I 0.5 ISO(1) 0.50 12 6.5 2.9 
TTMT12 I 0.75 ISO(1) 0.75 12 6.5 2.9 
TTMT12 I 1.0 ISO(1) 1.00 12 6.5 2.9 
TTMT12 I 1.25 ISO(1) 1.25 12 6.5 2.9 
TTMT12 I 1.5 ISO(1) 1.50 12 6.5 2.9 
TTMT14 I 0.5 ISO 0.50 14 7.9 3.2 
TTMT14 E/I 0.75 ISO 0.75 14 7.9 3.2 
TTMT14 E/I 1.0 ISO 1.00 14 7.9 3.2 
TTMT14 E/I 1.25 ISO 1.25 14 7.9 3.2 
TTMT14 E/I 1.5 ISO 1.50 14 7.9 3.2 
TTMT14 E/I 1.75 ISO 1.75 14 7.9 3.2 
TTMT14 E/I 2.0 ISO 2.00 14 7.9 3.2 
TTMT14 E/I 2.5 ISO 2.50 14 7.9 3.2 
TTMT21 E/I 1.0 ISO 1.00 21 12.6 4.8 
TTMT21 E/I 1.5 ISO 1.50 21 12.6 4.8 
TTMT21 I 1.75 ISO 1.75 21 12.6 4.8 
TTMT21 E/I 2.0 ISO 2.00 21 12.6 4.8 
TTMT21 E/I 2.5 ISO 2.50 21 12.6 4.8 
TTMT21 E/I 3.0 ISO 3.00 21 12.6 4.8 
TTMT21 I 3.5 ISO 3.50 21 12.6 4.8 
TTMT30 E/I 1.5 ISO 1.50 30 16.7 5.6 
TTMT30 E/I 2.0 ISO 2.00 30 16.7 5.6 
TTMT30 E/I 3.0 ISO 3.00 30 16.7 5.6 
TTMT30 E/I 3.5 ISO 3.50 30 16.7 5.6 
TTMT30 E/I 4.0 ISO 4.00 30 16.7 5.6 
TTMT30 I 4.5 ISO 4.50 30 16.7 5.6 
TTMT30 I 5.0 ISO 5.00 30 16.7 5.6 
TTMT40 E/I 1.5 ISO 1.50 40 20.8 6.4 
TTMT40 E/I 2.0 ISO 2.00 40 20.8 6.4 
TTMT40 E/I 3.0 ISO 3.00 40 20.8 6.4 
TTMT40 I 3.5 ISO 3.50 40 20.8 6.4 
TTMT40 E/I 4.0 ISO 4.00 40 20.8 6.4 
TTMT40 I 4.5 ISO 4.50 40 20.8 6.4 
TTMT40 E/I 5.0 ISO 5.00 40 20.8 6.4 
TTMT40 I 5.5 ISO 5.50 40 20.8 6.4 
TTMT40 E/I 6.0 ISO 6.00 40 20.8 6.4 
MTE/F • (1) Пластина TTMT12 доступна только с одной режущей кромкой. : Стандартные позиции
C31-C36
C
39
