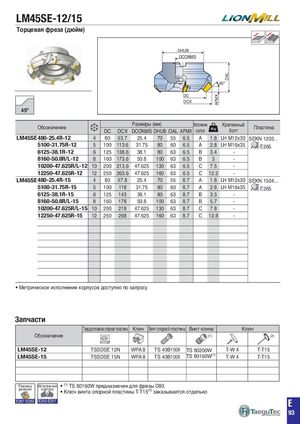

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 406

LM45SE-12/15 직각 측면 가공 Shouldering 직선 램핑 직각 측면 가공 헬리컬 램핑 Straight ramping Shouldering Helical ramping 직선 램핑 홈 가공 Slotting Straight ramping 헬리컬 램핑 Helical rampi Торцевая фреза (дюйм) 플런징 가공 경사각 측면 가공 및 챔퍼플런징 가공 가공 평면 가공 경사각 측면 가공카운터 및 챔퍼 보링 가공 평면 가공 Side plunging Slanted shoulder & chamfer Facing Side plunging Counter Slanted shoulder boring & chamfer Facing DHUB DCONMS OAL 측면 홈 가공 프로파일 가공 측면 홈 가공드릴 밀 프로파일 가공 스텝 다운 드릴 밀 Side slotting Profiling Drill mill Side slotting Profiling Step down Drill mill 45º DC APMX DCX 45º 고이송 가공 T홈 가공 고이송 가공 코어 가공 T홈 가공 캐비티 가공 코어 가공 High feed milling T slotting Core milling High feed milling T slotting Cavity milling Core milling Размеры (мм) Исполнение Крепежный Обозначение Пластина DC DCX DCONMS DHUB OAL APMX корпуса болт LM45SE 480-25.4R-12 4 80 93.7 25.4 70 55 6.5 A 1.8 LH M12x30 SEKN 1203... 5100-31.75R-12 5 100 113.6 31.75 80 60 6.5 A 2.8 LH M16x35 E265 6125-38.1R-12 6 125 138.6 38.1 80 63 6.5 B 3.4 - 8160-50.8R/L-12 8 160 173.6 50.8 100 63 6.5 B 5 - 10200-47.625R/L-12 10 200 213.6 47.625 130 63 6.5 C 7.5 - 12250-47.625R-12 12 250 263.6 47.625 160 63 6.5 C 12.2 - LM45SE 480-25.4R-15 4 80 97.8 25.4 70 55 8.7 A 1.8 LH M12x30 SEKN 1504... 5100-31.75R-15 5 100 118 31.75 80 60 8.7 A 2.8 LH M16x35 E265 6125-38.1R-15 6 125 143 38.1 80 63 8.7 B 3.5 - 8160-50.8R/L-15 8 160 178 50.8 100 63 8.7 B 5.7 - 10200-47.625R/L-15 10 200 218 47.625 130 63 8.7 C 7.8 - 12250-47.625R-15 12 250 268 47.625 160 63 8.7 C 12.8 - • Метрическое исполнение корпусов доступно по запросу Запчасти Твердосплавная опорная пластина Клин Винт опорной пластины Винт клина Ключ Обозначение (1) (2) LM45SE-12 TSSDSE 12N WPA 8 TS 40B100I TS 80200W T-W 4 T-T15 LM45SE-15 TSSDSE 15N WPA 8 TS 40B100I TS 80160W(1) T-W 4 T-T15 Режимы Исполнение • (1) TS 80160W предназначен для фрезы D80 резания корпуса • Ключ винта опорной пластины T-T15(2) заказывается отдельно E287-E289 E290-E291 E 93
