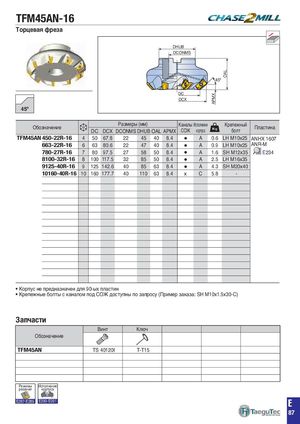

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 400

TFM45AN-16 직각 측면 가공 Shouldering 직선 램핑 Straight ramping 헬리컬 램핑 Helical ramping 홈 가공 Slotting Торцевая фреза DHUB 플런징 가공 Side plunging 경사각 측면 가공 및 챔퍼 가공 Slanted shoulder & chamfer 평면 가공 Facing 카운터 보링 Counter boring DCONMS OAL 45º 측면 홈 가공 프로파일 가공 드릴 밀 스텝 다운 Side slotting Profiling Drill mill Step down DC APMX DCX 45º 고이송 가공 T홈 가공 코어 가공 캐비티 가공 High feed milling T slotting Core milling Cavity milling Размеры (мм) Каналы Исполнение Крепежный Обозначение Пластина DC DCX DCONMS DHUB OAL APMX СОЖ корпуса болт TFM45AN 450-22R-16 4 50 67.8 22 45 40 8.4 A 0.6 LH M10x25 ANHX 1607 663-22R-16 6 63 80.6 22 47 40 8.4 A 0.9 LH M10x25 ANR-M 780-27R-16 7 80 97.5 27 58 50 8.4 A 1.6 SH M12x35 E234 8100-32R-16 8 100 117.5 32 85 50 8.4 A 2.5 LH M16x35 9125-40R-16 9 125 142.6 40 85 63 8.4 A 4.3 SH M20x40 10160-40R-16 10 160 177.7 40 110 63 8.4 x C 5.8 - • Корпус не предназначен для 90-ых пластин • Крепежные болты с каналом под СОЖ доступны по запросу (Пример заказа: SH M10x1.5x30-C) Запчасти Винт Ключ Обозначение TFM45AN TS 40120I T-T15 Режимы Исполнение резания корпуса E287-E289 E290-E291 E 87
