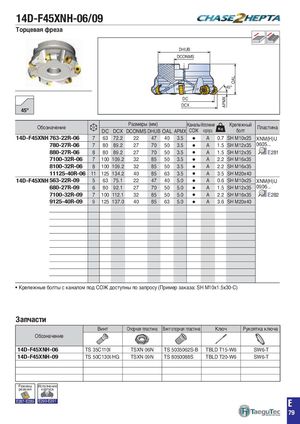

14D-F45XNH-06/09 직각 측면 가공 Shouldering 직선 램핑 직각 측면 가공 헬리컬 램핑 Straight ramping Shouldering Helical ramping 직선 램핑 홈 가공 Slotting Straight ramping 헬리컬 램핑 Helical rampi Торцевая фреза 플런징 가공 경사각 측면 가공 및 챔퍼플런징 가공 가공 평면 가공 경사각 측면 가공카운터 및 챔퍼 보링 가공 평면 가공 DHUB Side plunging Slanted shoulder & chamfer Facing Side plunging Counter Slanted shoulder boring & chamfer Facing DCONMS OAL 측면 홈 가공 프로파일 가공 측면 홈 가공드릴 밀 프로파일 가공 스텝 다운 드릴 밀 Side slotting Profiling Side slottingDrill mill Profiling Step down Drill mill 45º DC APMX DCX 45º 고이송 가공 T홈 가공 고이송 가공 코어 가공 T홈 가공 캐비티 가공 코어 가공 High feed milling T slotting Core milling High feed milling T slotting Cavity milling Core milling Размеры (мм) Каналы Исполнение Крепежный Обозначение Пластина DC DCX DCONMS DHUB OAL APMX СОЖ корпуса болт 14D-F45XNH 763-22R-06 7 63 72.2 22 47 40 3.5  A 0.7 SH M10x25 XNM(H)U 780-27R-06 7 80 89.2 27 70 50 3.5  A 1.5 SH M12x35 0605... 880-27R-06 8 80 89.2 27 70 50 3.5  A 1.5 SH M12x35 E281 7100-32R-06 7 100 109.2 32 85 50 3.5  A 2.2 SH M16x35 8100-32R-06 8 100 109.2 32 85 50 3.5  A 2.2 SH M16x35 11125-40R-06 11 125 134.2 40 85 63 3.5  A 3.5 SH M20x40 14D-F45XNH 563-22R-09 5 63 75.1 22 47 40 5.0  A 0.6 SH M10x25 XNM(H)U 680-27R-09 6 80 92.1 27 70 50 5.0  A 1.5 SH M12x35 0906... 7100-32R-09 7 100 112.1 32 85 50 5.0  A 2.2 SH M16x35 E282 9125-40R-09 9 125 137.0 40 85 63 5.0  A 3.6 SH M20x40 • Крепежные болты с каналом под СОЖ доступны по запросу (Пример заказа: SH M10x1.5x30-C) Запчасти Винт Опорная пластина Винт опорная пластина Ключ Рукоятка ключа Обозначение 14D-F45XNH-06 TS 35C110I TSXN 06N TS 5035062S-B TBLD T15-W6 SW6-T 14D-F45XNH-09 TS 50C130I/HG TSXN 09N TS 8050088S TBLD T20-W6 SW6-T Режимы Исполнение резания корпуса E287-E289 E290-E291 E 79
