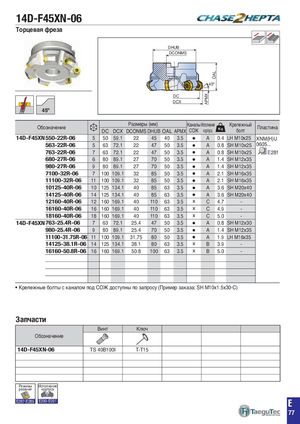

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 390

14D-F45XN-06 직각 측면 가공 Shouldering 직선 램핑 직각 측면 가공 헬리컬 램핑 Straight ramping Shouldering Helical ramping 직선 램핑 홈 가공 Slotting Straight ramping 헬리컬 램핑 Helical rampi Торцевая фреза DHUB 플런징 가공 경사각 측면 가공 및 챔퍼플런징 가공 가공 평면 가공 경사각 측면 가공카운터 및 챔퍼 보링 가공 평면 가공 Side plunging Slanted shoulder & chamfer Facing Side plunging Counter Slanted shoulder boring & chamfer Facing DCONMS OAL 측면 홈 가공 프로파일 가공 측면 홈 가공드릴 밀 프로파일 가공 스텝 다운 드릴 밀 Side slotting Profiling Side slottingDrill mill Profiling Step down Drill mill 45º DC APMX DCX 45º 고이송 가공 T홈 가공 고이송 가공 코어 가공 T홈 가공 캐비티 가공 코어 가공 High feed milling T slotting Core milling High feed milling T slotting Cavity milling Core milling Размеры (мм) Каналы Исполнение Крепежный Обозначение Пластина DC DCX DCONMS DHUB OAL APMX СОЖ корпуса болт 14D-F45XN 550-22R-06 5 50 59.1 22 45 40 3.5  A 0.4 LH M10x25 XNM(H)U 563-22R-06 5 63 72.1 22 47 50 3.5  A 0.8 SH M10x25 0605... 763-22R-06 7 63 72.1 22 47 50 3.5  A 0.8 SH M10x25 E281 680-27R-06 6 80 89.1 27 70 50 3.5  A 1.4 SH M12x35 980-27R-06 9 80 89.1 27 70 50 3.5  A 1.4 SH M12x35 7100-32R-06 7 100 109.1 32 85 50 3.5  A 2.1 SH M16x35 11100-32R-06 11 100 109.1 32 85 50 3.5  A 2.1 SH M16x35 10125-40R-06 10 125 134.1 40 85 63 3.5  A 3.6 SH M20x40 14125-40R-06 14 125 134.1 40 85 63 3.5  A 3.6 SH M20x40 12160-40R-06 12 160 169.1 40 110 63 3.5 x C 4.7 - 16160-40R-06 16 160 169.1 40 110 63 3.5 x C 4.9 - 18160-40R-06 18 160 169.1 40 110 63 3.5 x C 5.0 - 14D-F45XN 763-25.4R-06 7 63 72.1 25.4 47 50 3.5  A 0.8 SH M12x30 980-25.4R-06 9 80 89.1 25.4 70 50 3.5  A 1.4 SH M12x35 11100-31.75R-06 11 100 109.1 31.75 80 50 3.5  A 1.9 LH M16x35 14125-38.1R-06 14 125 134.1 38.1 80 63 3.5 x B 3.9 - 16160-50.8R-06 16 160 169.1 50.8 100 63 3.5 x B 5.0 - • Крепежные болты с каналом под СОЖ доступны по запросу (Пример заказа: SH M10x1.5x30-C) Запчасти Винт Ключ Обозначение 14D-F45XN-06 TS 40B100I T-T15 Режимы Исполнение резания корпуса E287-E289 E290-E291 E 77
