Каталог TaeguTec токарные инструменты 2020 - 2021

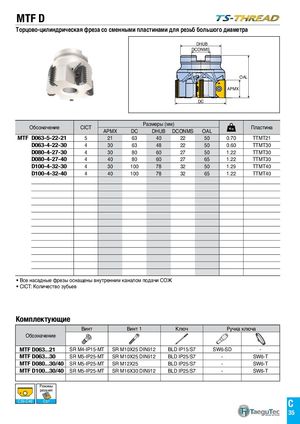

MTF D
Торцово-цилиндрическая фреза со сменными пластинами для резьб большого диаметра
DHUB DCONMS
OAL APMX DC
| Обозначение | CICT | APMX | Р DC | азмеры(м DHUB | м) DCONMS | OAL | Пластина | |
| MTF D063-5-22-21 | 5 | 21 | 63 | 40 | 22 | 50 | 0.70 | TTMT21 |
| D063-4-22-30 | 4 | 30 | 63 | 48 | 22 | 50 | 0.60 | TTMT30 |
| D080-4-27-30 | 4 | 30 | 80 | 60 | 27 | 50 | 1.22 | TTMT30 |
| D080-4-27-40 | 4 | 40 | 80 | 60 | 27 | 65 | 1.22 | TTMT30 |
| D100-4-32-30 | 4 | 30 | 100 | 78 | 32 | 50 | 1.29 | TTMT40 |
| D100-4-32-40 | 4 | 40 | 100 | 78 | 32 | 65 | 1.22 | TTMT40 |
- Все насадные фрезы оснащены внутренним каналом подачи СОЖ
- CICT: Количество зубьев
Комплектующие
| Винт | Винт 1 | Ключ | Ручка | ключа | |
| Обозначение | |||||
| MTF D063...21 | SR M4-IP15-MT | SR M10X25 DIN912 | BLD IP15/S7 | SW6-SD | - |
| MTF D063...30 | SR M5-IP25-MT | SR M10X25 DIN912 | BLD IP25/S7 | - | SW6-T |
| MTF D080...30/40 | SR M5-IP25-MT | SR M12X25 | BLD IP25/S7 | - | SW6-T |
| MTF D100...30/40 | SR M5-IP25-MT | SR M16X30 DIN912 | BLD IP25/S7 | - | SW6-T |
