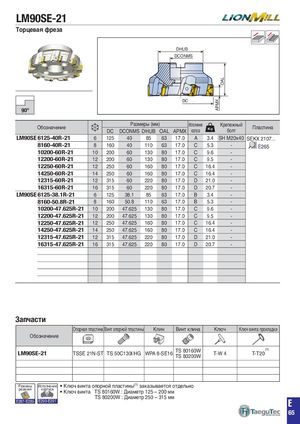

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 378

APMX OAL LM90SE-21 직각 측면 가공 직선 램핑 헬리컬 램핑 홈 가공ShoulderingStraight rampingHelical rampingSlotting Торцевая фреза 플런징 가공 경사각 측면 가공 및 챔퍼 가공 평면 가공 직각 측면 가카공운터 보링 직선 램핑 DHUB Side plunging Slanted shoulder & chamfer Facing ShoulderingCounter boring Straight ram DCONMS 플런징 가공 경사각 측면 가공 및 챔 Side plunging Slanted shoulder & 측면 홈 가공 프로파일 가공 드릴 밀 스텝 다운 Side slotting Profiling Drill mill Step down DC 측면 홈 가공 프로파일 가공 Side slotting Profiling 고이송 가공 T홈 가공 코어 가공 캐비티 가공 90º High feed milling T slotting Core milling Cavity milling Обозначение Размеры (мм) ИсполнениеDCDCONMS DHUBOALAPMXкорпуса Крепежныйболт Пластина 고이송 가공 T홈 가공 High feed milling T slotting LM90SE 6125-40R-21 6 125 40 85 63 17.0 A 3.4 SH M20x40 SEKX 2107... 8160-40R-21 8 160 40 110 63 17.0 C 5.3 - E265 10200-60R-21 10 200 60 130 80 17.0 C 9.6 - 12200-60R-21 12 200 60 130 80 17.0 C 9.5 - 12250-60R-21 12 250 60 160 80 17.0 C 16.4 - 14250-60R-21 14 250 60 160 80 17.0 C 16.4 - 12315-60R-21 12 315 60 220 80 17.0 D 21.0 - 16315-60R-21 16 315 60 220 80 17.0 D 20.7 - LM90SE 6125-38.1R-21 6 125 38.1 85 63 17.0 B 3.4 - 8160-50.8R-21 8 160 50.8 110 63 17.0 B 5.3 - 10200-47.625R-21 10 200 47.625 130 80 17.0 C 9.6 - 12200-47.625R-21 12 200 47.625 130 80 17.0 C 9.5 - 12250-47.625R-21 12 250 47.625 160 80 17.0 C 16.4 - 14250-47.625R-21 14 250 47.625 160 80 17.0 C 16.4 - 12315-47.625R-21 12 315 47.625 220 80 17.0 D 21.0 - 16315-47.625R-21 16 315 47.625 220 80 17.0 D 20.7 - Запчасти Опорная пластина Винт опорной пластины Клин Винт клина Ключ Ключ винта прокладки Обозначение LM90SE-21 TSSE 21N-ST TS 50C130I/HG WPA 8-SE16 TS 80160WTS 80200W T-W 4 (1)T-T20 Рреезжаинмиыя Искпоорлпнуеснаие • Ключ винта опорной пластины(1) заказывается отдельно• Ключ винтаTS 80160W : Диаметр 125 – 200 мм E287-E289 E290-E291 TS 80200W : Диаметр 250 – 315 мм E 65
