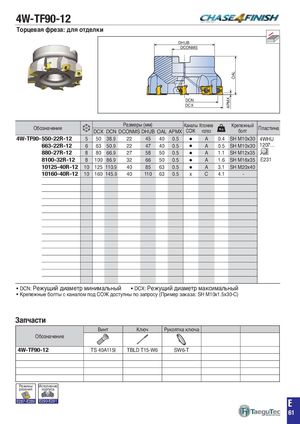

4W-TF90-12 직각 측면 가공 Shouldering 직선 램핑 Straight ramping 헬리컬 램핑 Helical ramping 홈 가공 Slotting Торцевая фреза: для отделки DHUB DCONMS 플런징 가공 경사각 측면 가공 및 챔퍼 가공 평면 가공 카운터 보링 Side plunging Slanted shoulder & chamfer Facing Counter boring OAL 측면 홈 가공 프로파일 가공 드릴 밀 스텝 다운 Side slotting Profiling Drill mill Step down DCN APMX DCX 고이송 가공 High feed milling T홈 가공 T slotting 코어 가공 Core milling 캐비티 가공 Cavity milling Размеры (мм) Каналы Исполнение Крепежный Обозначение Пластина DCX DCN DCONMS DHUB OAL APMX СОЖ корпуса болт 4W-TF90- 550-22R-12 5 50 38.9 22 45 40 0.5  A 0.4 SH M10x30 4WHU 663-22R-12 6 63 50.9 22 47 40 0.5  A 0.5 SH M10x30 1207... 880-27R-12 8 80 66.9 27 58 50 0.5  A 1.1 SH M12x35 8100-32R-12 8 100 86.9 32 66 50 0.5  A 1.6 SH M16x35 E231 10125-40R-12 10 125 110.9 40 85 63 0.5  A 3.1 SH M20x40 10160-40R-12 10 160 145.9 40 110 63 0.5 x C 4.1 - • DCN: Режущий диаметр минимальный • DCX: Режущий диаметр максимальный • Крепежные болты с каналом под СОЖ доступны по запросу (Пример заказа: SH M10x1.5x30-C) Запчасти Винт Ключ Рукоятка ключа Обозначение 4W-TF90-12 TS 40A115I TBLD T15-W6 SW6-T Режимы Исполнение резания корпуса E287-E289 E290-E291 E 61
