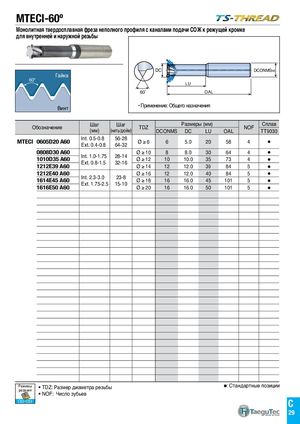

MTECI-60º
Монолитная твердосплавная фреза неполного профиля с каналами подачи СОЖ к режущей кромке
для внутренней и наружной резьбы
Гайка 60°
Винт
DC DCONMSh6 LU 60˚ OAL • Применение: Общего назначения
| Шаг | Шаг | Размер | ы(мм) | Сплав | |||||
| Обозначение | (мм) | (нить/дюйм) | TDZ | DCONMS | DC | LU | OAL | NOF | TT9030 |
| MTECI 0605D20 A60 | Int. 0.5-0.8 Ext. 0.4-0.8 | 56-28 64-32 | Ø ≥ 6 | 6 | 5.0 | 20 | 58 | 4 | |
| 0808D30 A60 | Ø ≥ 10 | 8 | 8.0 | 30 | 64 | 4 | | ||
| 1010D35 A60 | Int. 1.0-1.75 Et 0815 | 28-14 3216 | Ø ≥ 12 | 10 | 10.0 | 35 | 73 | 4 | |
| 1212E39 A60 | x. .-. | - | Ø ≥ 14 | 12 | 12.0 | 39 | 84 | 5 | |
| 1212E40 A60 | Ø ≥ 16 | 12 | 12.0 | 40 | 84 | 5 | | ||
| 1614E45 A60 | Int. 2.3-3.0 Et 17525 | 23-8 1510 | Ø ≥ 18 | 16 | 16.0 | 45 | 101 | 5 | |
| 1616E50 A60 | x. .-. | - | Ø ≥ 20 | 16 | 16.0 | 50 | 101 | 5 | |
