Каталог TaeguTec токарные инструменты 2020 - 2021

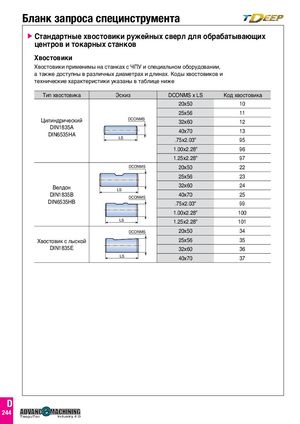

Стандартные хвостовики ружейных сверл для обрабатывающих
центров и токарных станков
Хвостовики
Хвостовики применимы на станках с ЧПУ и специальном оборудовании, а также доступны в различных диаметрах и длинах. Коды хвостовиков и технические характеристики указаны в таблице ниже
| Тип хвостовика | Эскиз | DCONMS x LS | Код хвостовика |
| 20x50 | 10 | ||
| 25x56 | 11 | ||
| Цилиндрический | DCONMS | 32x60 | 12 |
| DIN1835A DIN6535HA | 40x70 | 13 | |
| LS | .75x2.03" | 95 | |
| 1.00x2.28" | 96 | ||
| 1.25x2.28" | 97 | ||
| DCONMS | 20x50 | 22 | |
| 25x56 | 23 | ||
| Велдон | LS | 32x60 | 24 |
| DIN1835B | DCONMS | 40x70 | 25 |
| DIN6535HB | .75x2.03" | 99 | |
| 1.00x2.28" | 100 | ||
| LS | 1.25x2.28" | 101 | |
| DCONMS | 20x50 | 34 | |
| Хвостовик с лыской | 25x56 | 35 | |
| DIN1835E | 32x60 | 36 | |
| LS | 40x70 | 37 |
LS
