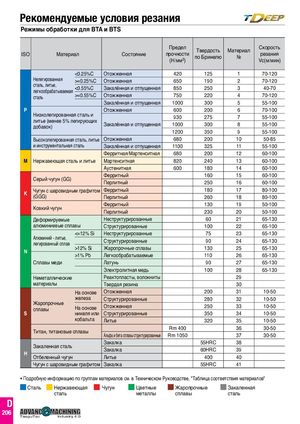

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 273

Предыдущая страница Следующая страница

Навигация

Режимы обработки для BTA и BTS

ISOМатериалСостояниеПредел прочности (Н/мм2)Твердость по БринелюМатериал №Скорость резания Vc(м/мин)
Отожженная420125170-120
Нелегированная >=0.25%CОтожженная650190270-120
сталь, литье, легкообрабатываемаяЗакалённая и отпущенная850250340-70
сталь >=0.55%CОтожженная750220470-120
Закалённая и отпущенная1000300555-100
PОтожженная600200670-100
Низколегированная сталь и930275755-100
литье (менее 5% легирующих добавок)Закалённая и отпущенная1000300855-100
1200350955-100
Высоколегированная сталь, литьеОтожженная6802001050-85
и инструментальная стальЗакалённая и отпущенная11003251155-100
Ферритная/Мартенситная6802001260-100
MНержавеющая сталь и литьеМартенситная8202401360-100
Аустенитная6001801460-100
Сй GGФерритный1601560-100
еры чугун ()Перлитный2501660-100
Чугун с шаровидным графитомФерритный1801780-100
K(GGG)Перлитный2601880-100
Ковкий чгнФерритный1301950-100
ууПерлитный2302050-100
ДеформируемыеНеструктурированные602165-130
алюминиевые сплавыСтруктурированные1002265-100
Неструктурированные752365-130
Алюминий - литье, легированный сплавСтруктурированные902465-130
>12% SiЖаропрочные сплавы1302565-130
N>1% PbЛегкообрабатываемые1102665-130
Сплавы медиЛатунь902765-130
Электролитная медь1002865-130
НеметаллическиеРеактопласты,волокниты29
материалыТвердаярезина30
На основеОтожженная2003110-50
железаСтруктурированные2803210-50
Жаропрочные сплавы На основеОтожженная2503310-50
Sникеля илиСтруктурированные3503410-50
кобальтаЛитье3203510-50
Rm 4003630-50
Титан, титановые сплавыАльфа и бета сплавы структурированныеRm 10503730-50
Закалка55HRC38
HЗакаленная стальЗакалка60HRC39
Отбеленный чугунЛитье40040
Чугун с шаровидным графитомЗакалка55HRC41
  • Подробную информацию по группам материалов см. в Техническом Руководстве, "Таблица соответствия материалов"

TaeguTec Industry 4.0
