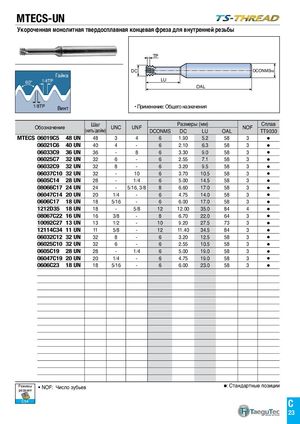

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 26

MTECS-UN
Укороченная монолитная твердосплавная концевая фреза для внутренней резьбы

TP

DC DCONMSh6
Гайка
60° 1/4TP LU
OAL

1/8TP • Применение: Общего назначения
Винт

Шаг Размеры (мм) Сплав
Обозначение UNC UNF NOF
(нить/дюйм) DCONMS DC LU OAL TT9030
MTECS 06019C5 48 UN 48 3 4 6 1.90 5.2 58 3 
06021C6 40 UN 40 4 - 6 2.10 6.3 58 3 
06033C9 36 UN 36 - 8 6 3.30 9.0 58 3 
06025C7 32 UN 32 6 - 6 2.55 7.1 58 3 
06032C9 32 UN 32 8 - 6 3.20 9.5 58 3 
06037C10 32 UN 32 - 10 6 3.70 10.5 58 3 
0605C14 28 UN 28 - 1/4 6 5.00 14.5 58 3 
08066C17 24 UN 24 - 5/16, 3/8 8 6.60 17.0 58 3 
06047C14 20 UN 20 1/4 - 6 4.75 14.0 58 3 
0606C17 18 UN 18 5/16 - 6 6.00 17.0 58 3 
1212D35 18 UN 18 - 5/8 12 12.00 35.0 84 4 
08067C22 16 UN 16 3/8 - 8 6.70 22.0 64 3 
10092C27 13 UN 13 1/2 - 10 9.20 27.5 73 3 
12114C34 11 UN 11 5/8 - 12 11.40 34.5 84 3 
06032C12 32 UN 32 8 - 6 3.20 12.5 58 3 
06025C10 32 UN 32 6 - 6 2.55 10.5 58 3 
0605C19 28 UN 28 - 1/4 6 5.00 19.0 58 3 
06047C19 20 UN 20 1/4 - 6 4.75 19.0 58 3 
0606C23 18 UN 18 5/16 - 6 6.00 23.0 58 3 


Режимы • NOF: Число зубьев : Стандартные позиции
резания
C54
