Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 257
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021

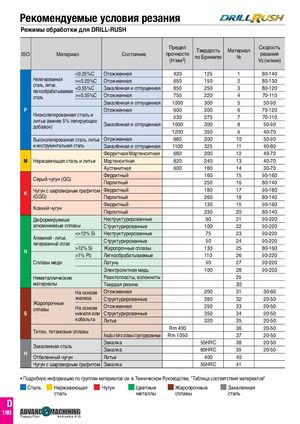

Режимы обработки для DRILL-RUSH
| ISO | Материал | Состояние | Предел прочности (Н/мм2) | Твердость по Бринелю | Материал № | Скорость резания Vc(м/мин) |
| Отожженная | 420 | 125 | 1 | 80-140 | ||
| Нелегированная >=0.25%C | Отожженная | 650 | 190 | 2 | 80-130 | |
| сталь, литье, легкообрабатываемая | Закалённая и отпущенная | 850 | 250 | 3 | 80-120 | |
| сталь >=0.55%C | Отожженная | 750 | 220 | 4 | 70-110 | |
| Закалённая и отпущенная | 1000 | 300 | 5 | 50-90 | ||
| P | Отожженная | 600 | 200 | 6 | 70-120 | |
| Низколегированная сталь и | 930 | 275 | 7 | 70-110 | ||
| литье (менее 5% легирующих добавок) | Закалённая и отпущенная | 1000 | 300 | 8 | 50-90 | |
| 1200 | 350 | 9 | 40-70 | |||
| Высоколегированная сталь, литье | Отожженная | 680 | 200 | 10 | 50-90 | |
| и инструментальная сталь | Закалённая и отпущенная | 1100 | 325 | 11 | 40-80 | |
| Ферритная/Мартенситная | 680 | 200 | 12 | 40-70 | ||
| M | Нержавеющая сталь и литье | Мартенситная | 820 | 240 | 13 | 40-70 |
| Аустенитная | 600 | 180 | 14 | 30-70 | ||
| Сй GG | Ферритный | 160 | 15 | 90-160 | ||
| еры чугун () | Перлитный | 250 | 16 | 80-140 | ||
| Чугун с шаровидным графитом | Ферритный | 180 | 17 | 90-180 | ||
| K | (GGG) | Перлитный | 260 | 18 | 80-140 | |
| Ковкий чгн | Ферритный | 130 | 19 | 90-160 | ||
| уу | Перлитный | 230 | 20 | 80-140 | ||
| Деформируемые | Неструктурированные | 60 | 21 | 90-220 | ||
| алюминиевые сплавы | Структурированные | 100 | 22 | 90-220 | ||
| Неструктурированные | 75 | 23 | 90-220 | |||
| Алюминий - литье, легированный сплав | Структурированные | 90 | 24 | 90-220 | ||
| >12% Si | Жаропрочные сплавы | 130 | 25 | 80-160 | ||
| N | >1% Pb | Легкообрабатываемые | 110 | 26 | 90-220 | |
| Сплавы меди | Латунь | 90 | 27 | 90-220 | ||
| Электролитная медь | 100 | 28 | 90-220 | |||
| Неметаллические | Реактопласты,волокниты | 29 | ||||
| материалы | Твердаярезина | 30 | ||||
| На основе | Отожженная | 200 | 31 | 30-60 | ||
| железа | Структурированные | 280 | 32 | 20-50 | ||
| Жаропрочные сплавы На основе | Отожженная | 250 | 33 | 20-50 | ||
| S | никеля или | Структурированные | 350 | 34 | 20-50 | |
| кобальта | Литье | 320 | 35 | 20-50 | ||
| Rm 400 | 36 | 20-50 | ||||
| Титан, титановые сплавы | Альфа и бета сплавы структурированные | Rm 1050 | 37 | 20-50 | ||
| Закалка | 55HRC | 38 | 20-50 | |||
| H | Закаленная сталь | Закалка | 60HRC | 39 | 20-50 | |
| Отбеленный чугун | Литье | 400 | 40 | |||
| Чугун с шаровидным графитом | Закалка | 55HRC | 41 |
- Подробную информацию по группам материалов см. в Техническом Руководстве, "Таблица соответствия материалов"
TaeguTec Industry 4.0
