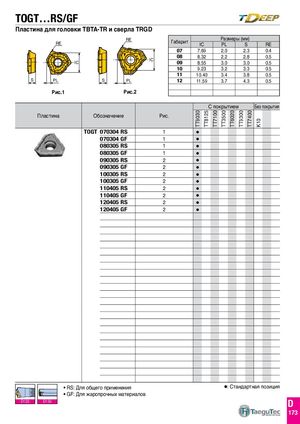

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 240

TOGT…RS/GF
Пластина для головки TBTA-TR и сверла TRGD
RE Размеры (мм)
RE Габарит
IC PL S RE
07 7.69 2.0 2.3 0.4
08 8.32 2.2 2.8 0.5
IC
IC 09 8.55 3.0 3.0 0.5
10 9.23 3.2 3.3 0.5
11 10.40 3.4 3.8 0.5
S PL S PL 12 11.59 3.7 4.3 0.5
Рис.1 Рис.2
С покрытием Без покрытия


TT9030
TT8125
TT7100
TT3500
TT6020
TT9300
TT7400
Пластина Обозначение Рис.


K10
TOGT 070304 RS 1 
070304 GF 1 
080305 RS 1 
080305 GF 1 
090305 RS 2 
090305 GF 2 
100305 RS 2 
100305 GF 2 
110405 RS 2 
110405 GF 2 
120405 RS 2 
120405 GF 2 


• RS: Для общего применения : Стандартная позиция
• GF: Для жаропрочных материалов
D122 D139
D
173
