Каталог TaeguTec токарные инструменты 2020 - 2021

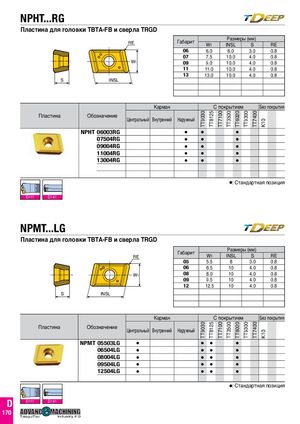

NPHT...RG
Пластина для головки TBTA-FB и сверла TRGD
RE W1 S INSL
Размеры (мм)
| Габарит | W | INSL | S | RE |
| 1 | ||||
| 06 | 6.0 | 8.0 | 3.0 | 0.8 |
| 07 | 7.5 | 10.0 | 4.0 | 0.8 |
| 09 | 9.0 | 10.0 | 4.0 | 0.8 |
| 11 | 11.0 | 10.0 | 4.0 | 0.8 |
| 13 | 13.0 | 10.0 | 4.0 | 0.8 |
| Карман | С покрытием | Без покрытия | |||
| Пластина | Обозначение | ||||
| Центральный Внутренний Наружный |
| NPHT 06003RG | | | | |
| 07504RG | | | | |
| 09004RG | | | | |
| 11004RG | | | | |
| 13004RG | | | |
: Стандартная позиция D111 D141 NPMT...LG Пластина для головки TBTA-FB и сверла TRGD
Размеры (мм)
| Габарит | W | INSL | S | RE | |
| RE | 1 | ||||
| 05 | 5.5 | 8 | 3.0 | 0.8 | |
| 06 | 6.5 | 10 | 4.0 | 0.8 | |
| W | 08 | 8.0 | 10 | 4.0 | 0.8 |
| 1 | |||||
| 09 | 9.5 | 10 | 4.0 | 0.8 | |
| 12 | 12.5 | 10 | 4.0 | 0.8 | |
| INSL S |
| Карман | С покрытием | Без покрытия | |||
| Пластина | Обозначение | ||||
| Центральный Внутренний Наружный |
| NPMT 05503LG | | | | |
| 06504LG | | | | |
| 08004LG | | | | |
| 09504LG | | | | |
| 12504LG | | | |
TaeguTec Industry 4.0
