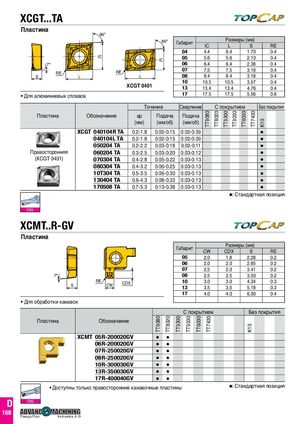

XCGT...TA
86º 86º Размеры (мм)
| Габарит | IC | L | S | RE | ||||
| 04 | 4.4 | 6.4 | 1.70 | 0.4 | ||||
| IC | 05 | 5.6 | 5.6 | 2.10 | 0.4 | |||
| IC | ||||||||
| 7º | 7º | 06 | 6.4 | 6.4 | 2.38 | 0.4 | ||
| 07 | 7.5 | 7.5 | 3.18 | 0.4 | ||||
| RE | RE | |||||||
| L S S | L | 08 | 8.4 | 8.4 | 3.18 | 0.4 | ||
| 10 | 10.5 | 10.5 | 3.97 | 0.4 | ||||
| XCGT 0401 | 13.4 | 13.4 | 4.76 | 0.4 | ||||
| 13 | ||||||||
| • Для алюминиевых сплавов | 17 | 17.5 | 17.5 | 5.56 | 0.8 | |||
| Точение | Сверление | С покрытием | Без покрытия | |||||
| Обозначение Пластина | ap | Подача | Подача | |||||
| (мм) | (мм/об) | (мм/об) | ||||||
| XCGT 040104R TA | 0.2-1.8 | 0.02-0.15 0.02-0.09 | | |||||
| 040104L TA | 0.2-1.8 | 0.02-0.15 0.02-0.09 | | |||||
| 050204 TA | 0.2-2.2 | 0.03-0.18 0.02-0.11 | | |||||
| Правосторонняя 060204 TA | 0.3-2.5 | 0.03-0.20 0.03-0.12 | | |||||
| (XCGT 0401) 070304 TA | 0.4-2.8 | 0.05-0.22 0.03-0.13 | | |||||
| 080304 TA | 0.4-3.2 | 0.06-0.25 | 0.03-0.13 | | ||||
| 10T304 TA | 0.5-3.5 | 0.06-0.30 | 0.03-0.13 | | ||||
| 130404 TA | 0.6-4.3 | 0.08-0.33 0.03-0.13 | | |||||
| 170508 TA | 0.7-5.3 | 0.10-0.38 0.03-0.13 | |
: Стандартная позиция D89 XCMT..R-GV Пластина
Габарит Размеры (мм)
| CW | CDX | S | RE | |
| 05 | 2.0 | 1.8 | 2.28 | 0.2 |
| 06 | 2.0 | 2.0 | 2.65 | 0.2 |
| 07 | 2.5 | 2.0 | 3.41 | 0.2 |
| 7º 08 | 2.5 | 2.5 | 3.50 | 0.2 |
| CDX RE 10 | 3.0 | 3.0 | 4.34 | 0.3 |
| CW S 13 | 3.5 | 3.5 | 5.18 | 0.3 |
| 17 | 4.0 | 4.0 | 6.00 | 0.4 |
- Для обработки канавок
С покрытием Без покрытия Пластина Обозначение
| XCMT 05R-200020GV | |
| 06R-200020GV | |
| 07R-250020GV | |
| 08R-250020GV | |
| 10R-300030GV | |
| 13R-350030GV | |
| 17R-400040GV | |
TaeguTec Industry 4.0
- Доступны только правосторонние канавочные пластины : Стандартная позиция
