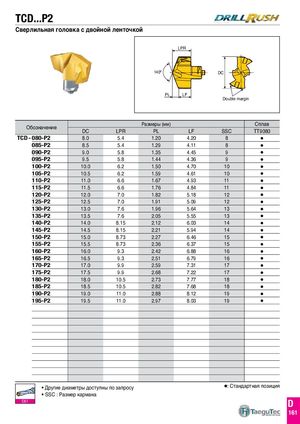

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 228

TCD...P2
Сверлильная головка с двойной ленточкой
LPR


140º DC


PL LF
Double margin


Размеры (мм) Сплав
Обозначение
DC LPR PL LF SSC TT9080
TCD - 080-P2 8.0 5.4 1.20 4.20 8 
085-P2 8.5 5.4 1.29 4.11 8 
090-P2 9.0 5.8 1.35 4.45 9 
095-P2 9.5 5.8 1.44 4.36 9 
100-P2 10.0 6.2 1.50 4.70 10 
105-P2 10.5 6.2 1.59 4.61 10 
110-P2 11.0 6.6 1.67 4.93 11 
115-P2 11.5 6.6 1.76 4.84 11 
120-P2 12.0 7.0 1.82 5.18 12 
125-P2 12.5 7.0 1.91 5.09 12 
130-P2 13.0 7.6 1.96 5.64 13 
135-P2 13.5 7.6 2.05 5.55 13 
140-P2 14.0 8.15 2.12 6.03 14 
145-P2 14.5 8.15 2.21 5.94 14 
150-P2 15.0 8.73 2.27 6.46 15 
155-P2 15.5 8.73 2.36 6.37 15 
160-P2 16.0 9.3 2.42 6.88 16 
165-P2 16.5 9.3 2.51 6.79 16 
170-P2 17.0 9.9 2.59 7.31 17 
175-P2 17.5 9.9 2.68 7.22 17 
180-P2 18.0 10.5 2.73 7.77 18 
185-P2 18.5 10.5 2.82 7.68 18 
190-P2 19.0 11.0 2.88 8.12 19 
195-P2 19.5 11.0 2.97 8.03 19 


• Другие диаметры доступны по запросу : Стандартная позиция
• SSC : Размер кармана
D51
D
161
