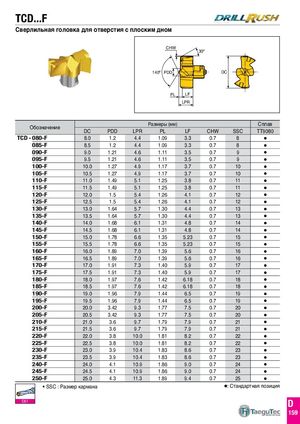

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 226

TCD...F
Сверлильная головка для отверстия с плоским дном
CHW
30º

140º PDD DC


PL LF
LPR


Размеры (мм) Сплав
Обозначение
DC PDD LPR PL LF CHW SSC TT9080
TCD - 080-F 8.0 1.2 4.4 1.09 3.3 0.7 8 
085-F 8.5 1.2 4.4 1.09 3.3 0.7 8 
090-F 9.0 1.21 4.6 1.11 3.5 0.7 9 
095-F 9.5 1.21 4.6 1.11 3.5 0.7 9 
100-F 10.0 1.27 4.9 1.17 3.7 0.7 10 
105-F 10.5 1.27 4.9 1.17 3.7 0.7 10 
110-F 11.0 1.49 5.1 1.25 3.8 0.7 11 
115-F 11.5 1.49 5.1 1.25 3.8 0.7 11 
120-F 12.0 1.5 5.4 1.26 4.1 0.7 12 
125-F 12.5 1.5 5.4 1.26 4.1 0.7 12 
130-F 13.0 1.64 5.7 1.30 4.4 0.7 13 
135-F 13.5 1.64 5.7 1.30 4.4 0.7 13 
140-F 14.0 1.68 6.1 1.31 4.8 0.7 14 
145-F 14.5 1.68 6.1 1.31 4.8 0.7 14 
150-F 15.0 1.78 6.6 1.35 5.23 0.7 15 
155-F 15.5 1.78 6.6 1.35 5.23 0.7 15 
160-F 16.0 1.89 7.0 1.39 5.6 0.7 16 
165-F 16.5 1.89 7.0 1.39 5.6 0.7 16 
170-F 17.0 1.91 7.3 1.40 5.9 0.7 17 
175-F 17.5 1.91 7.3 1.40 5.9 0.7 17 
180-F 18.0 1.97 7.6 1.42 6.18 0.7 18 
185-F 18.5 1.97 7.6 1.42 6.18 0.7 18 
190-F 19.0 1.96 7.9 1.44 6.5 0.7 19 
195-F 19.5 1.96 7.9 1.44 6.5 0.7 19 
200-F 20.0 3.42 9.3 1.77 7.5 0.7 20 
205-F 20.5 3.42 9.3 1.77 7.5 0.7 20 
210-F 21.0 3.6 9.7 1.79 7.9 0.7 21 
215-F 21.5 3.6 9.7 1.79 7.9 0.7 21 
220-F 22.0 3.8 10.0 1.81 8.2 0.7 22 
225-F 22.5 3.8 10.0 1.81 8.2 0.7 22 
230-F 23.0 3.9 10.4 1.83 8.6 0.7 23 
235-F 23.5 3.9 10.4 1.83 8.6 0.7 23 
240-F 24.0 4.1 10.9 1.86 9.0 0.7 24 
245-F 24.5 4.1 10.9 1.86 9.0 0.7 24 
250-F 25.0 4.3 11.3 1.89 9.4 0.7 25 
• SSC : Размер кармана : Стандартная позиция
D51
D
159
