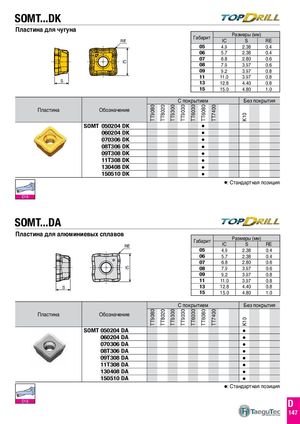

SOMT...DK
Пластина для чугуна
Габарит Размеры (мм)
| RE | IC | S | RE | |
| 05 | 4.9 | 2.38 | 0.4 | |
| 06 | 5.7 | 2.38 | 0.4 | |
| 07 | 6.8 | 2.80 | 0.6 | |
| IC | 7.9 | 3.97 | 0.6 | |
| 08 | ||||
| 09 | 9.2 | 3.97 | 0.8 | |
| 11 | 11.0 | 3.97 | 0.8 | |
| S | 13 | 12.8 | 4.40 | 0.8 |
| 15 | 15.0 | 4.80 | 1.0 |
- покрытием Без покрытия
Пластина Обозначение
| SOMT 050204 DK | |
| 060204 DK | |
| 070306 DK | |
| 08T306 DK | |
| 09T308 DK | |
| 11T308 DK | |
| 130408 DK | |
| 150510 DK | |
: Стандартная позиция D16 SOMT...DA Пластина для алюминиевых сплавов
Размеры (мм)
| Габарит | IC | S | RE | |
| RE | ||||
| 05 | 4.9 | 2.38 | 0.4 | |
| 06 | 5.7 | 2.38 | 0.4 | |
| 07 | 6.8 | 2.80 | 0.6 | |
| IC | 08 | 7.9 | 3.97 | 0.6 |
| 09 | 9.2 | 3.97 | 0.8 | |
| 11 | 11.0 | 3.97 | 0.8 | |
| S | 13 | 12.8 | 4.40 | 0.8 |
| 15 | 15.0 | 4.80 | 1.0 |
- покрытием Без покрытия
Пластина Обозначение
| SOMT 050204 DA | |
| 060204 DA | |
| 070306 DA | |
| 08T306 DA | |
| 09T308 DA | |
| 11T308 DA | |
| 130408 DA | |
| 150510 DA | |
